バイク ジェネレーター 故障診断と点検方法の完全ガイド

バイク ジェネレーター 故障診断

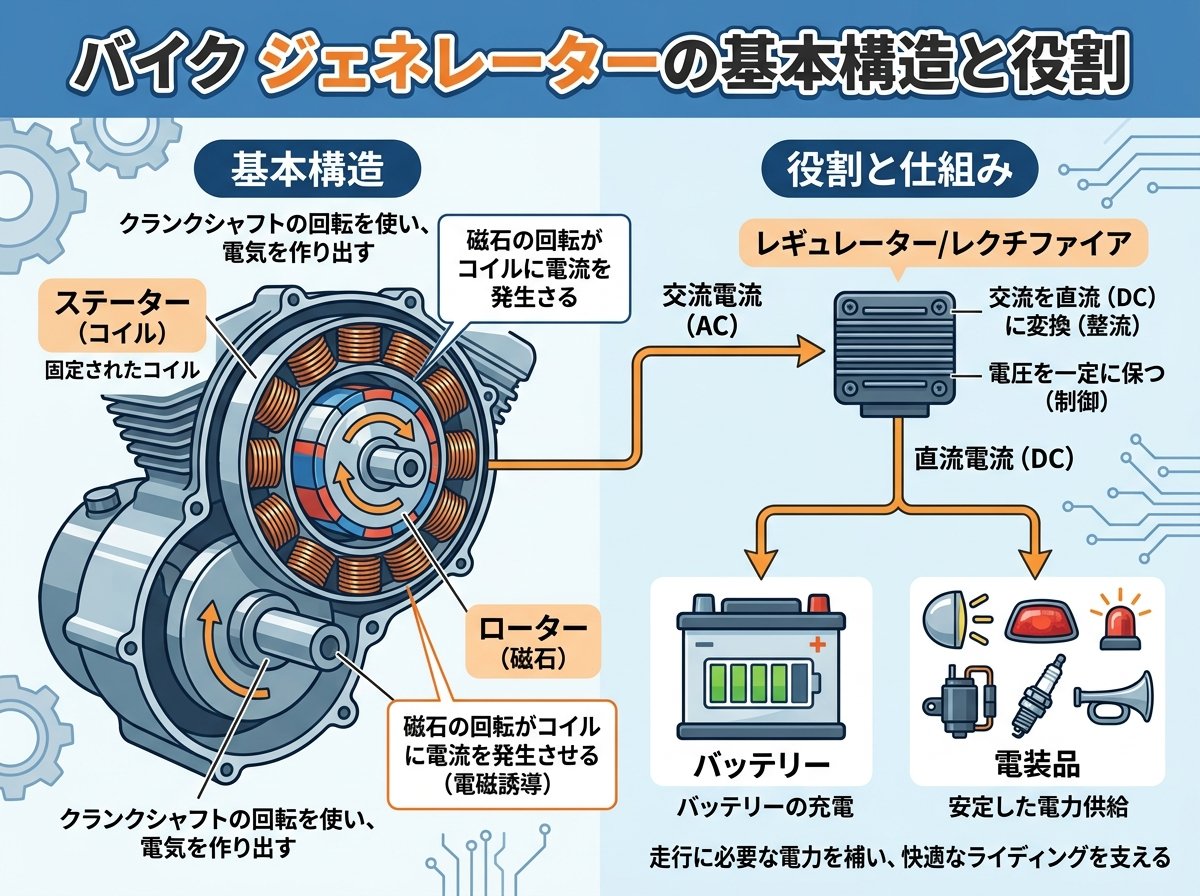

バイク ジェネレーターの基本構造と役割

ジェネレーターはバイクの発電装置であり、エンジンの回転を利用して電気を生み出す重要な部品です。この電気はバッテリーに蓄えられ、ライト、ウインカー、メーター、イグニッションなど様々な電装品に供給されます。



バイクのジェネレーターには主に2種類あります。

1. ダイナモ（直流発電機）
   • 古いバイクに搭載されていた発電機
   • エンジン回転数に応じて発電量が変化し、不安定な電力供給
   • 現在はほとんど使用されていない
2. オルタネーター（交流発電機）
   • 現代のバイクに標準装備されている発電機
   • 安定した電力供給が可能
   • 磁石とコイルで構成され、エンジン回転で磁場を発生させて発電

ジェネレーターで発電された交流電流はレギュレーター・レクチファイア（整流器）を通じて直流に変換され、電圧が調整されてからバイクの電装系統に供給されます。この一連の流れが正常に機能することで、バイクの電気系統が安定して動作するのです。



ジェネレーターは通常、エンジン内部のクランクシャフト付近に設置されており、エンジンが回転すると同時に発電を行います。適切な発電量を維持することがバイクの安定した走行に不可欠なのです。

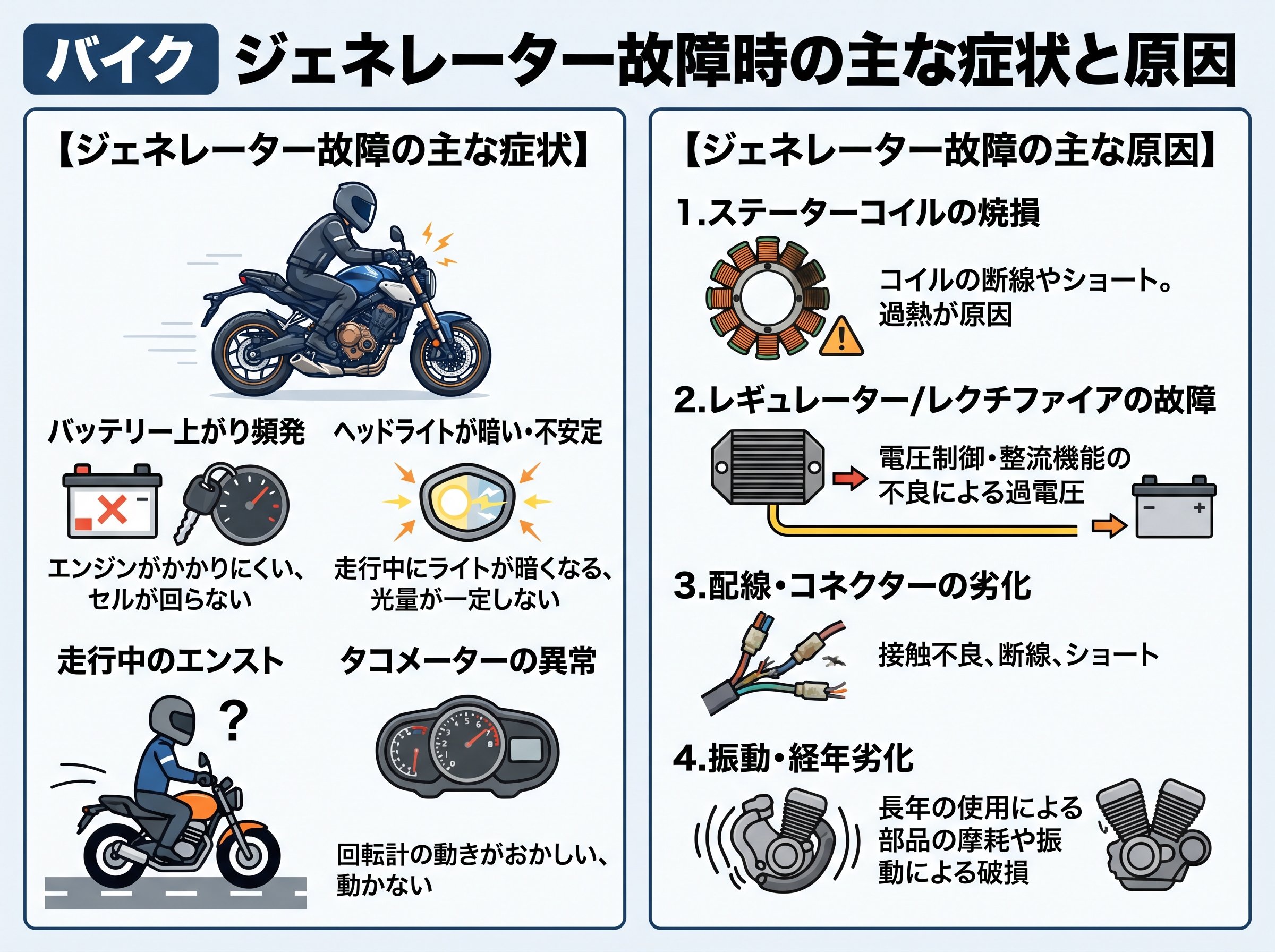

バイク ジェネレーター故障時の主な症状と原因

ジェネレーターに問題が発生すると、バイクにはいくつかの特徴的な症状が現れます。早期発見が修理費用の削減につながるため、以下の症状に注意しましょう。



主な故障症状：

• バッテリーの充電不良：最も一般的な症状で、バッテリー上がりが頻繁に起こります
• エンジン始動の困難：セルモーターが弱々しく回る、または全く回らない
• 走行中の突然の停止：電気系統の不具合によりエンジンが停止
• ライトの明るさ変化：アイドリング時に暗く、回転を上げると明るくなる不安定な状態
• ウインカーの点滅異常：点滅が遅くなったり不規則になったりする
• メーター類の誤作動：指針の振れが不安定になる
• 吹け上がりの悪化：電気系統の不具合がエンジン性能に影響

故障の主な原因：

1. 熱による劣化：ジェネレーターは高温環境で動作するため、長期使用で劣化
2. 過負荷：過剰な電装品の取り付けによる負荷増大
3. 接続不良：配線の接触不良や断線、コネクターの緩み
4. コイルの焼損：過電流や短絡によるコイルの損傷
5. 経年劣化：部品自体の寿命による性能低下
6. 水や湿気の侵入：防水性の低下による内部の腐食や短絡

特に注意すべきは、ジェネレーターの故障を放置すると、バッテリーやレギュレーターなど他の電装部品にも負担がかかり、連鎖的に故障が広がる可能性があることです。異常を感じたら早めの点検・修理が重要です。

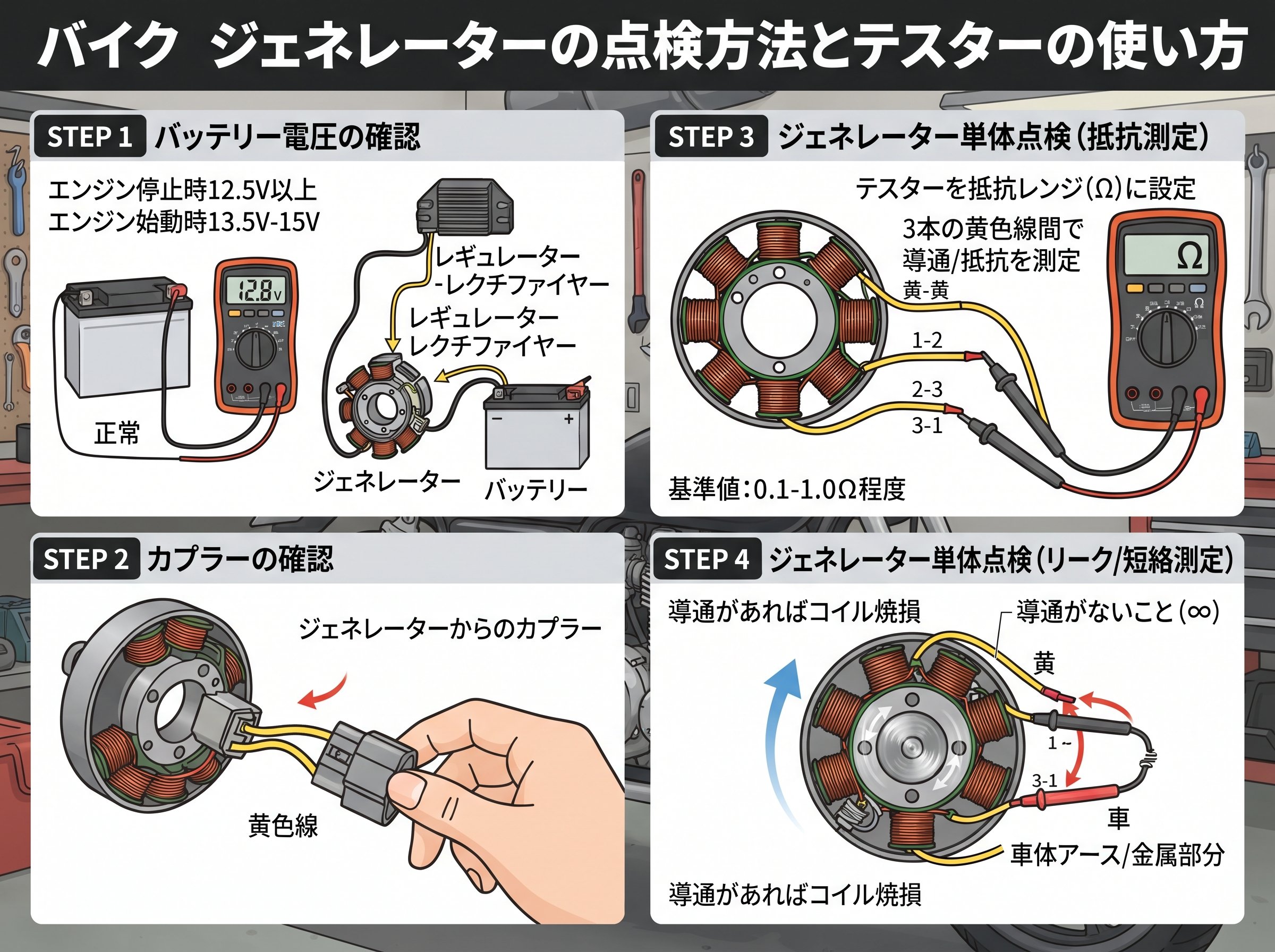

バイク ジェネレーターの点検方法とテスターの使い方

ジェネレーターの状態を確認するには、テスターを使った点検が効果的です。以下に基本的な点検手順を説明します。



必要な工具：

• デジタルマルチメーター（テスター）
• 基本的な工具セット（ドライバー、レンチなど）
• サービスマニュアル（車種ごとの規定値確認用）

点検手順：
1. バッテリー電圧の確認

• テスターをDCV（直流電圧）にセット
• エンジン停止状態でバッテリー端子間の電圧測定
• 正常値：12.5V～13V前後
• 12V未満の場合はバッテリー充電不足または寿命の可能性

2. 充電電圧の確認

• テスターをDCV（直流電圧）にセット
• エンジン始動状態でバッテリー端子間の電圧測定
• アイドリング時：13.5V～15V程度
• 回転数上昇時（約5000rpm）：14V～15V程度
• 電圧が上がらない、または過剰に上がる場合は発電系統に異常あり

3. ジェネレーターコイルの抵抗値測定

• レギュレーター・レクチファイアを外す
• テスターをΩ（抵抗測定）にセット
• ジェネレーターからの3本のコード間の抵抗値を測定（①②、②③、①③の組み合わせ）
• 3パターンの測定値がほぼ同じであれば正常
• 車種ごとの規定値はサービスマニュアル参照（例：R6は0.27～0.33Ω/20℃）
• 抵抗値が異常に高い、または無限大の場合はコイル断線の可能性

4. 発電電圧の確認

• テスターをACV（交流電圧）にセット
• エンジン始動状態でジェネレーターコードの各組み合わせの電圧測定
• エンジン回転数上昇に伴い電圧も上昇すれば正常
• 電圧が上がらない、または3本のコード間で大きな差がある場合は異常

5. コイルとアースの絶縁確認

• テスターをΩ（抵抗測定）にセット
• コイル端子とエンジンケース（アース）間の抵抗測定
• 正常値：無限大（導通なし）
• 導通がある場合はコイルのショート（漏電）の可能性

点検時の注意点として、テスター測定は確実な接触が必要です。また、車種によって規定値が異なるため、必ずサービスマニュアルを参照してください。不明点がある場合は、無理せずプロの整備士に相談することをおすすめします。



バイク ジェネレーター故障時のトラブルシューティング

ジェネレーターに関連する問題が発生した場合、以下の手順で原因を特定し、適切な対処を行いましょう。



1. 故障箇所の特定手順
まずは問題の切り分けを行い、本当にジェネレーターが原因なのかを確認します。



• バッテリーの状態確認：まずはバッテリー自体に問題がないか確認。充電しても症状が改善しない場合は次のステップへ。



• 配線・コネクターの確認：断線や接触不良、コネクターの緩みや腐食がないか点検。



• レギュレーター・レクチファイアの確認：ジェネレーターからの電圧が正常でもバッテリー充電電圧が異常な場合は、レギュレーターの故障が疑われる。



• ジェネレーターの確認：上記が正常でも症状が改善しない場合、ジェネレーター自体の点検を実施。



2. よくあるトラブルと対処法

トラブル	考えられる原因	対処法
バッテリーが充電されない	ジェネレーターコイルの断線	コイルの交換または修理
充電電圧が低い	コイルの一部損傷	コイル交換または巻き直し
充電電圧が高すぎる	レギュレーターの故障	レギュレーターの交換
不安定な充電	接触不良または配線の断線	配線の修理または交換
走行中の突然の電圧低下	コイルの部分的ショート	ジェネレーターの交換

3. 応急処置と対策

• 応急処置：長距離走行中にトラブルが発生した場合、不要な電装品（ヘッドライト以外のランプ類など）の使用を控え、バッテリー消費を最小限に抑える。



• 予防策：定期的なバッテリー電圧チェックと電装系統の点検を習慣づける。特に長距離ツーリング前には必ず確認を。



• 日常のメンテナンス：コネクターの清掃や防水処理、配線の固定状態確認などを定期的に行う。



4. 専門家に依頼すべき状況

• テスターでの点検で明らかな異常値が出ている場合
• 自分で対処しても症状が改善しない場合
• エンジン内部の分解が必要なジェネレーター交換の場合
• 電気系統に関する知識や経験が不足している場合

ジェネレーターのトラブルは電気系統全体に影響を及ぼす可能性があるため、自己判断での修理が難しい場合は、早めに専門家に相談することをおすすめします。



バイク ジェネレーターの寿命延長とメンテナンスのポイント

ジェネレーターは適切なメンテナンスを行うことで寿命を延ばし、突然のトラブルを防ぐことができます。以下に効果的なメンテナンス方法と寿命延長のポイントをご紹介します。



日常的なメンテナンス：

1. 定期的な電圧チェック
   • 月に1回程度、エンジン停止時と始動時のバッテリー電圧を確認
   • 充電状態の変化を記録して異常の早期発見に役立てる
2. 接続部の点検と清掃
   • コネクターやターミナルの緩み、腐食、焦げなどをチェック
   • 接触不良の原因となる汚れや酸化物を除去
   • 端子部分には接点復活剤や防錆スプレーを適量塗布
3. 配線の保護
   • 配線の擦れや損傷がないか定期的に確認
   • 特に可動部分や高温部分近くの配線は注意深くチェック
   • 必要に応じて保護テープや熱収縮チューブで保護

長期的なメンテナンス：

1. コネクターの防水処理
   • 雨天走行が多い場合は特に重要
   • シリコングリースや専用の防水スプレーを使用
   • 水の侵入によるショートや腐食を防止
2. ギボシ端子のハンダ付け補強
   • カシメ部分をハンダ付けすることで接触抵抗を低減
   • 特に大電流が流れる部分は効果的
   • 焦げや発熱を防止し、安定した電気供給を実現
3. 定期的な負荷テスト
   • 全ての電装品を同時に作動させた状態での電圧変化を確認
   • 過負荷状態での発電能力をチェック
   • 電装品の追加時には必ず実施

寿命延長のポイント：

• 適切な電装品の選択：バイクの発電能力を超える電装品の追加は避ける
• 長時間のアイドリングを避ける：低回転での連続運転はジェネレーターに負担
• バッテリーの定期交換：劣化したバッテリーはジェネレーターに負担をかける
• 冷却性の確保：エンジン周りの清掃を定期的に行い、適切な冷却を維持

プロによるメンテナンスのタイミング：

• 購入後3〜5年経過時
• 走行距離30,000km超過時
• 電気系統の不具合が見られた時
• 大きな電装品の追加や変更を行う時

ジェネレーターは直接目に見えない部分ですが、バイクの電気系統の要となる重要な部品です。定期的なメンテナンスと適切な使用を心がけることで、突然のトラブルを防ぎ、長期間安定した性能を維持することができます。



バイク ジェネレーター交換時の費用と自分でできる修理の限界

ジェネレーターの故障が確定した場合、修理または交換が必要になります。ここでは、プロに依頼する場合の費用相場と、自分でできる修理の範囲について解説します。



ジェネレーター交換・修理の費用相場：

修理内容	費用相場	所要時間
ジェネレーター本体交換	15,000円～50,000円	2～6時間
コイル巻き直し修理	10,000円～30,000円	1～3日
レギュレーター交換	5,000円～20,000円	0.5～1時間
配線修理	3,000円～10,000円	1～3時間

※費用は車種やショップによって大きく異なります。また、部品の入手難易度によっても変動します。



費用に影響する主な要因：

• バイクの種類と年式：新しいモデルや輸入車は部品代が高額になりがち
• ジェネレーターの取り付け位置：エンジン深部に組み込まれている場合は工賃が高くなる
• 部品の入手性：生産終了モデルは中古部品や社外品を探す必要がある場合も
