バイク 電装系 故障 原因と対処法の徹底解説

バイク 電装系 故障

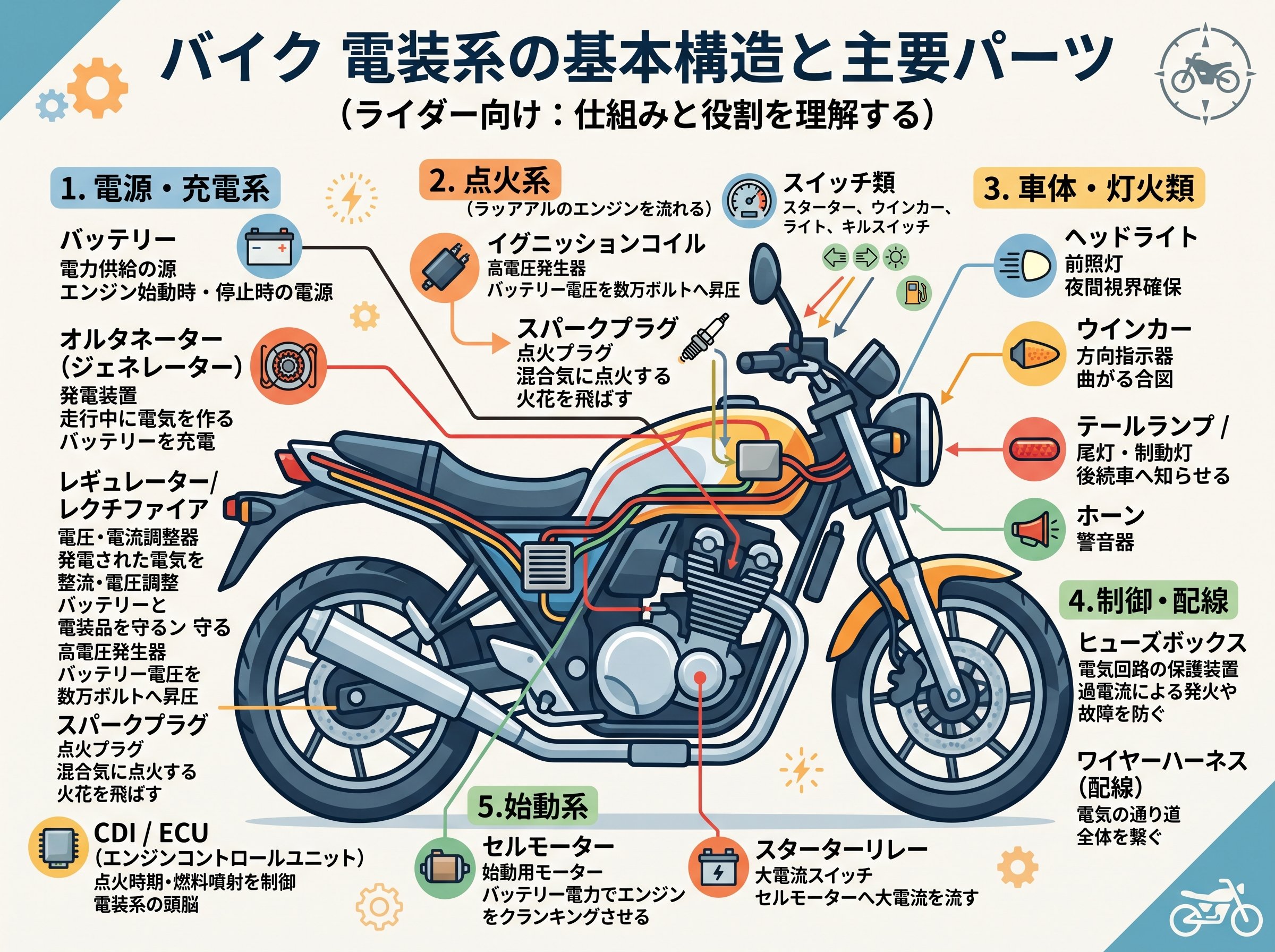

バイク 電装系の基本構造と主要パーツ

バイクの電装系は、走行や各種機能の動作に必要な電気を供給・制御するシステム全体を指します。初心者ライダーにとっては複雑に感じるかもしれませんが、基本的な構造を理解しておくことで、トラブル時の対処がスムーズになります。



電装系の中心となるのは以下の主要パーツです。

• バッテリー：電気エネルギーを蓄え、各パーツに供給する役割
• ジェネレーター（オルタネーター）：エンジンの回転を利用して発電し、バッテリーを充電
• ステータコイル：ジェネレーター内部で発電を担当する部品
• レギュレーター・レクチファイア：発電した電圧を安定させ、直流に変換
• イグニッションコイル：スパークプラグに高電圧を供給
• セルモーター：エンジン始動時に最初の回転を与える
• ヒューズ：過電流から電装系を保護する安全装置

これらのパーツは互いに連携して動作しており、一つでも不具合があると電装系全体に影響を及ぼします。特に注目すべきは、バイクの場合は四輪車と比べて振動が大きく、雨や風にさらされやすいため、電装系のトラブルが発生しやすい環境にあるという点です。



バイク 電装系故障の主な症状と原因

電装系の故障は様々な症状として現れますが、代表的なものをいくつか紹介します。症状を正確に把握することで、問題の特定がしやすくなります。



1. エンジンがかからない

• 原因：バッテリー上がり、セルモーターの故障、イグニッションコイルの不良、ヒューズ切れなど
• 特徴：キーを回してもまったく反応がない、またはセルを回してもエンジンが始動しない

2. 走行中にエンジンが止まる

• 原因：ジェネレーター（オルタネーター）の故障、配線の断線やショート
• 特徴：バッテリーの電力を使い切ると突然エンジンが停止する

3. ライトやウインカーが点灯しない・暗い

• 原因：バッテリー不足、配線不良、レギュレーターの故障
• 特徴：エンジン回転数を上げてもライトが明るくならない

4. メーターが動作しない

• 原因：ヒューズ切れ、配線の断線、メーター自体の故障
• 特徴：キーをONにしてもメーターが点灯しない

電装系故障の主な原因としては、以下のようなものが挙げられます。

• 経年劣化：走行距離3万km程度でステータコイルなどが故障するケースが多い
• 振動によるゆるみ：ネジやボルトの緩み、カプラーの接触不良
• 水濡れ：雨天走行や洗車時の浸水によるショート
• 配線の劣化：熱や乾燥・湿気の繰り返しによる被覆の劣化と断線

特に古いバイクでは、配線ハーネスの劣化が進んでいることが多く、一見問題なさそうに見えても内部で断線やショートが起きていることがあります。また、バイクは振動が大きいため、カプラー（コネクター）部分の接触不良も頻繁に発生します。



バイク 電装系のトラブルシューティング方法

電装系のトラブルに遭遇した場合、以下の手順で原因を特定していくことをおすすめします。基本的な点検から始めて、徐々に専門的な確認へと進めていきましょう。



1. バッテリーの確認
まずはバッテリーの状態を確認します。これが最も基本的かつ重要なステップです。



• テスターを使ってバッテリー電圧を測定（正常値：12.5V～13V前後）
• バッテリー端子の緩みや腐食がないか確認
• 必要に応じてバッテリーを充電または交換

2. ヒューズの点検
ヒューズボックスを開けて、切れているヒューズがないか確認します。



• 多くのバイクはシート下やサイドカバーにヒューズボックスがある
• 透明なヒューズ内部の金属線が切れていないか確認
• 切れている場合は同じアンペア数のヒューズに交換

3. 配線・カプラーの確認
配線やカプラー（コネクター）に問題がないか確認します。



• ハーネスの断線やショート、被覆の損傷をチェック
• カプラーの緩み、接触不良、焦げなどを確認
• 特に振動の多い部分や熱源近くの配線を重点的に確認

4. 各パーツの点検
症状に応じて、関連する電装パーツを点検します。



• セルモーター：異音や回転の遅れがないか
• ジェネレーター：発電状態をテスターで確認
• レギュレーター：充電電圧が正常か（14V前後）

テスターを使った点検方法。

1. DCVモード（直流電圧測定）でバッテリー電圧を測定
2. エンジン始動後の充電電圧を測定（14V前後が正常）
3. 抵抗測定モード（Ω）で配線の導通を確認

電装系のトラブルシューティングでは、「怪しいと思ったら手抜きせずに修理する」という姿勢が重要です。一時的に直ったように見えても、根本的な原因を解決していないと再発することが多いからです。



バイク 電装系故障の予防メンテナンス

電装系のトラブルは、適切な予防メンテナンスによって多くを未然に防ぐことができます。日常的なケアと定期的な点検を心がけましょう。



日常的なケア

• バッテリー管理：長期間乗らない場合は定期的に充電する
• 端子の清掃：バッテリー端子の腐食を防ぐため定期的に清掃
• 防水対策：雨天走行後は電装部品周辺を乾燥させる
• 異変の早期発見：ライトの明るさやセルの回り具合など、普段と違う点に注意を払う

定期的な点検項目

• 3ヶ月ごと：バッテリー電圧チェック、端子の緩み確認
• 6ヶ月ごと：配線の被覆状態確認、カプラーの接触チェック
• 1年ごと：ヒューズボックス内部の清掃、各電装パーツの動作確認

走行距離に応じた点検

• 1万km：配線ハーネスの状態確認
• 2万km：レギュレーター・レクチファイアの点検
• 3万km：ステータコイルなど発電系の点検（故障の目安となる距離）

予防メンテナンスのポイントとして、特に注意すべきなのは以下の点です。

1. 振動対策：ネジやボルトの緩みを定期的に確認し、必要に応じて増し締めを行う
2. 熱対策：エンジン周辺の配線は熱による劣化が早いため、定期的な点検と必要に応じた交換
3. 防水対策：カプラー部分は防水グリスの塗布や、市販の防水ヒューズホルダーへの交換を検討

バイクの電装系は、適切なメンテナンスを行うことで寿命を大幅に延ばすことが可能です。特に古いバイクを長く乗り続けたい場合は、予防的な部品交換も視野に入れるとよいでしょう。



バイク 電装系DIY修理のコツとプロに任せるべき症状

電装系のトラブルは、ある程度の知識と工具があれば自分で対処できるものもあります。しかし、専門知識や特殊工具が必要な修理もあるため、DIYの限界を知っておくことも重要です。



DIYで対応可能な修理

• バッテリー交換：比較的簡単で、基本的な工具があれば対応可能
• ヒューズ交換：ヒューズボックスの場所を確認し、同じアンペア数のものと交換
• 簡単な配線修理：断線した配線の修復や、カプラーの清掃・接触改善
• ブレードヒューズへの交換：従来のガラス管ヒューズよりも振動に強く防水性の高いブレードヒューズへの交換

DIY修理のコツ

1. 配線図を入手する：バイクの取扱説明書や整備マニュアルで配線図を確認
2. 作業前に写真撮影：元の状態を写真に残しておくと復元時に役立つ
3. 一箇所ずつ確実に：複数箇所を同時に分解せず、一箇所ずつ確実に作業
4. 適切な工具を使用：電装系作業に適したテスターや圧着工具を使用

プロに任せるべき症状

• 複雑な発電系トラブル：ステータコイルやレギュレーターの故障
• イグニッションシステムの不具合：点火系統は専門知識が必要
• ハーネス全体の劣化：メインハーネスの交換は複雑で時間がかかる
• ECU関連の問題：電子制御ユニットに関わる問題は診断機器が必要

DIY修理の際の注意点として、「安価な電装部品の品質問題」があります。特にネット通販などで購入できる格安の電装部品（ヒューズホルダーなど）は、品質にばらつきがあり、すぐに劣化してしまうことがあります。重要な部品は純正品や信頼できるメーカーのものを選ぶことをおすすめします。



また、電装系のDIY修理で最も多い失敗は「接触不良の見落とし」です。一見問題なさそうに見えるカプラーでも、内部で接触不良を起こしていることがあります。怪しいと思ったら、カプラー内部の端子まで確認する習慣をつけましょう。



バイク 電装系故障の実例と解決策

実際のバイクオーナーが経験した電装系トラブルの事例を紹介します。これらの実例から学ぶことで、同様の症状に遭遇した際の参考になるでしょう。



事例1：走行中に突然エンジンが停止

• 症状：走行中にエンジンが停止し、再始動できなくなった
• 原因：ステータコイルの故障により発電ができず、バッテリーの電力を使い切った
• 解決策：ステータコイルの交換（走行距離3万km程度で故障しやすい部品）
• 教訓：定期的なバッテリー電圧チェックで早期発見が可能

事例2：雨の日に電装系が不安定に

• 症状：雨天走行後、ウインカーが点滅しなくなったりメーターが消えたりする
• 原因：ヒューズホルダーの防水性不足により内部で接触不良
• 解決策：防水性の高いブレードヒューズホルダーへの交換
• 教訓：電装系の防水対策は重要、特に安価なヒューズホルダーは注意

事例3：バッテリー上がりを繰り返す

• 症状：頻繁にバッテリーが上がり、充電しても改善しない
• 原因：レギュレーター・レクチファイアの故障により適切な充電ができていない
• 解決策：レギュレーター・レクチファイアの交換と充電系統の点検
• 教訓：バッテリー上がりは単なるバッテリー劣化だけでなく、充電系の問題も疑う

事例4：経年車の断続的な電装トラブル

• 症状：走行中に突然メーターが消えたり、ライトが点滅したりする
• 原因：メインハーネスの経年劣化による断線とショート
• 解決策：メインハーネスの交換（部分修理では再発するケース）
• 教訓：20年以上経過した車両は配線全体の劣化を疑う

これらの事例から見えてくるのは、電装系トラブルの多くが「経年劣化」「振動」「水濡れ」に起因しているということです。特に注目すべきは、一時的な対処ではなく根本的な原因解決が重要だという点です。



また、電装系トラブルの解決には「系統立てた原因究明」が効果的です。バッテリー→ヒューズ→配線→各パーツという順序で確認していくことで、効率よく問題を特定できます。



最後に、電装系トラブルは走行中の突然の停止など危険な状況につながる可能性があるため、異変を感じたら早めの対処が安全を確保する上で重要です。



以上の情報を参考に、バイクの電装系トラブルに対する理解を深め、適切な対処ができるようになれば、バイクライフをより安全に楽しむことができるでしょう。
