バイククランクポジションセンサー故障症状

クランクポジションセンサーとは

🔍

役割

エンジンのクランクシャフトの回転位置を検知し、点火タイミングを制御する重要なセンサーです。

⚠️

故障の影響

センサーが故障するとエンジン始動不良や突然のエンジン停止などの症状が現れます。

🔧

対処法

症状が出たらバイク専門店での診断・交換が必要です。多くの場合、ステータコイルごと交換となります。

このページの目次

OPEN

バイククランクポジションセンサー故障症状

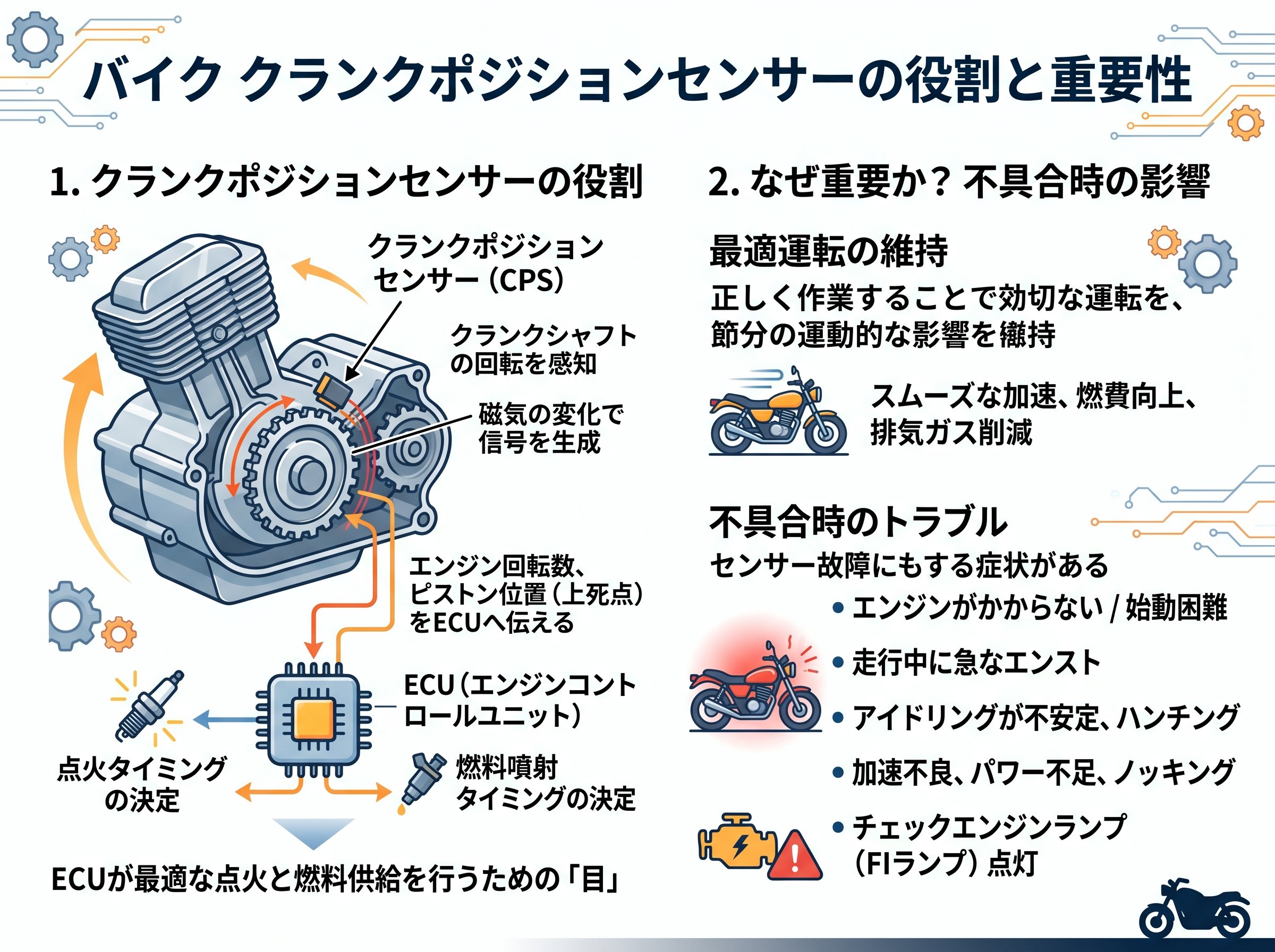

バイククランクポジションセンサーの役割と重要性

クランクポジションセンサーは、バイクエンジンの心臓部とも言える重要な部品です。このセンサーは、クランクシャフトの回転角度を正確に検知し、エンジンコントロールユニット（ECU）に信号を送る役割を担っています。

簡単に言えば、「エンジンの回転の中で、ここで点火すべき！」というタイミングを決定する最初の指令を出す部品です。この信号がなければ、プラグに火が飛ばず、エンジンは始動しません。

特に現代の電子制御式インジェクション（FI）バイクでは、このセンサーからの情報をもとに。

点火タイミングの制御
燃料噴射量の調整
アイドリング回転数の維持

などが行われています。つまり、エンジンが正常に動作するための基本となる情報を提供しているのです。

クランクポジションセンサーは多くのバイクでACジェネレーター（発電機）と一体化されており、エンジンの右側カバー内に設置されています。スズキのバイクではこの部品を「ステータ」と呼ぶこともあります。

バイククランクポジションセンサー故障時の主な症状5つ

クランクポジションセンサーが故障すると、様々な症状が現れます。主な症状を5つ紹介します。

エンジン始動不良
クランクポジションセンサーが故障すると、最も顕著な症状がエンジン始動の困難さです。セルを回してもエンジンがかからない、またはかかりにくくなります。キックスターターがある車種でも、何度踏んでもエンジンがかからないことがあります。
突然のエンジン停止
走行中に突然エンジンが停止することがあります。これはセンサーからの信号が途絶えると、ECUが適切な点火指令を出せなくなるためです。
不安定なアイドリングとエンジン不調
センサーが正確な情報を送れないと、点火タイミングが不正確になり、エンジンの回転が不安定になります。アイドリング時の回転むらや、加速時のもたつきなどの症状が現れます。
間欠的な不具合
クランクポジションセンサーの故障は、常に症状が出るとは限りません。「たまにエンジンがかからない」「一度エンジンがかかると、その日は問題なく走れる」といった間欠的な症状が特徴的です。これが診断を難しくしている要因でもあります。
FIランプの点灯・点滅
インジェクション車では、センサーに異常があるとFI（フューエルインジェクション）警告灯が点灯または点滅することがあります。ただし、センサーの故障の仕方によっては、エラーコードが出ないケースもあります。

これらの症状は、他の故障でも起こり得るため、確実な診断にはプロの整備士による点検が必要です。

バイククランクポジションセンサー故障の原因と診断方法

クランクポジションセンサーが故障する主な原因と、その診断方法について解説します。

故障の主な原因

経年劣化
長年の使用による電子部品の劣化は避けられません。特に10年以上経過した車両や、走行距離が多い車両では故障リスクが高まります。
配線の断線・接触不良
エンジンの振動や熱による配線の断線や接触不良も主な原因です。特にエンジンから外部へ出る部分の配線は、振動の影響を受けやすく断線しやすい傾向があります。
水分・湿気の侵入
雨天走行や洗車時に水分がセンサー部に侵入すると、電子回路がショートする可能性があります。特に雨の日に症状が出やすい場合は、この可能性が高いでしょう。
電気的ノイズの影響
他の電装品からの電気的ノイズがセンサーの信号に干渉することもあります。特に社外品の電装品を取り付けた後に症状が出始めた場合は、この可能性を疑いましょう。

診断方法

FIエラーコードの確認
最新のインジェクション車では、ECUがエラーを記録しています。専用の診断機器を使用するか、特定の操作でエラーコードを表示させることができます。スズキのアドレスV125などでは、メーターのFIランプの点滅回数でエラーコードを確認できます。
抵抗値の測定
テスターを使用してセンサーの抵抗値を測定します。正常値から外れている場合は故障の可能性が高いです。ただし、間欠的な故障の場合は、測定時に正常値を示すこともあります。
配線の目視確認
エンジンカバーを外して、センサーの配線に断線や被覆の損傷がないか確認します。特にエンジンから外部へ出る部分は重点的にチェックしましょう。
症状の再現性確認
「朝は始動しにくいが、エンジンが温まると問題ない」「雨の日に限って症状が出る」など、症状が出る条件を特定することで、原因の絞り込みができます。

プロの整備士は、これらの診断方法を組み合わせて故障の有無を判断します。DIYでの診断は難しい場合が多いため、症状が出たら早めに専門店で点検を受けることをおすすめします。

バイククランクポジションセンサー交換の手順と注意点

クランクポジションセンサーの交換は、ある程度の整備知識と工具があれば自分で行うことも可能です。ただし、バイクの車種によって作業の難易度は異なります。ここでは、一般的な交換手順と注意点を解説します。

必要な工具と部品

純正のクランクポジションセンサー（多くの場合、ステータコイルAssy）
エンジンカバーのガスケット（新品）
オイルシール（交換推奨）
エンジンオイル（交換必須）
各種工具（スパナ、ソケットレンチ、トルクレンチなど）
ねじロック剤
ガスケット剥がし用スクレーパー

交換手順

準備作業
- バイクを安定した場所に設置し、エンジンオイルを抜きます
- バッテリーのマイナス端子を外します
- 必要に応じて外装部品を取り外します
エンジンカバーの取り外し
- 車種によっては、エンジンマウントボルトを緩めてエンジンを少しずらす必要があります
- 冷却ファンカバーなど、アクセスを妨げる部品を取り外します
- エンジンカバーのボルトを対角線上に少しずつ緩めていきます
クランクポジションセンサーの取り外し
- エンジンカバーを取り外したら、ステータコイルの配線コネクタを外します
- ステータコイルの固定ボルトを外し、慎重に取り外します
新品の取り付け
- 取り付け面のガスケット材をきれいに除去します（この作業は丁寧に行いましょう）
- 新品のステータコイルを取り付け、固定ボルトを規定トルクで締め付けます
- 配線コネクタを接続します
エンジンカバーの取り付け
- 新品のガスケットを装着します
- エンジンカバーを取り付け、ボルトを対角線上に少しずつ締め付けます
- 取り外した部品を元に戻します
仕上げ作業
- 新しいエンジンオイルを規定量注入します
- バッテリーを接続し、エンジンを始動して動作確認を行います

注意点

純正部品の使用: 安価な社外品は品質にばらつきがあり、すぐに故障する可能性があります。重要な電装部品は純正品を使用しましょう。
ガスケット剥がし作業: 古いガスケットを完全に除去する作業は時間がかかりますが、丁寧に行わないとオイル漏れの原因になります。
配線の取り回し: 新品の配線は、元の配線と同じように取り回しましょう。無理な曲げや引っ張りは断線の原因になります。
ボルトの締め付け: トルクレンチを使用して、規定トルクで締め付けることが重要です。締め付け不足はオイル漏れ、締め付け過ぎはネジ山の破損につながります。
エラーコードのリセット: 交換後、ECUに記録されたエラーコードをリセットする必要がある場合があります。

DIYでの交換に自信がない場合は、専門店に依頼することをおすすめします。専門店での交換費用は、部品代と工賃を合わせて2〜3万円程度が一般的です。

バイククランクポジションセンサー故障を予防するメンテナンス方法

クランクポジションセンサーの故障は突然発生することが多いですが、適切なメンテナンスによって予防や早期発見が可能です。ここでは、センサー故障を予防するためのメンテナンス方法を紹介します。

定期的な点検項目

電装系統の目視点検
定期的にエンジン周りの配線に異常がないか確認しましょう。特に、エンジンから出ている配線の被覆に亀裂や擦れがないかチェックします。異常を発見したら、早めに修理や交換を検討してください。
バッテリー電圧の管理
バッテリー電圧が低下すると、電装系統全体に負担がかかります。定期的にバッテリー電圧を測定し、12V以下になっている場合は充電または交換しましょう。クランクポジションセンサーの故障症状として「バッテリーの寿命が短い」という報告もあります。
エンジンオイルの定期交換
エンジンオイルは定期的に交換しましょう。劣化したオイルはエンジン内部の熱を適切に逃がせず、電装部品にも悪影響を与えます。また、オイルの乳化（水分混入）が見られる場合は、シール部からの水の侵入が疑われるため、早めに点検が必要です。
雨天走行後のケア
雨天走行後は、エンジン周りをよく乾燥させましょう。可能であれば、エアコンプレッサーなどで水分を飛ばすと効果的です。防水スプレーを電装コネクタ部分に軽く吹きかけておくのも有効です。
異常の早期発見
以下のような症状が出始めたら、クランクポジションセンサーの初期不良の可能性があります。
- たまにエンジンがかかりにくい日がある
- 走行中に一瞬エンジンが止まりそうになる
- FIランプが一瞬点灯することがある
これらの症状を感じたら、早めに点検を受けることで、突然の故障を防げる可能性があります。

長期保管時の注意点
バイクを長期間使用しない場合は、バッテリーを外すか、バッテリーメンテナー（トリクル充電器）を接続しておくことをおすすめします。また、湿気の多い場所での保管は避け、カバーをかける際は完全に乾燥させてからにしましょう。

定期的なプロの点検
DIYでのメンテナンスに加えて、年に1回程度はプロの整備士による点検を受けることをおすすめします。プロの目で電装系統をチェックしてもらうことで、素人では気づきにくい異常を早期に発見できます。

予防メンテナンスは、突然のトラブルを防ぐだけでなく、バイクの寿命を延ばし、安全な走行を確保するために重要です。特に通勤や業務で毎日使用するバイクは、定期的なメンテナンスを怠らないようにしましょう。

スズキ公式サイト - バイクのメンテナンス情報

実例から学ぶ：バイククランクポジションセンサー故障の体験談と対処法

実際にクランクポジションセンサーの故障を経験したライダーの体験談から、症状の現れ方や対処法について学びましょう。これらの実例は、同様の症状に悩むライダーの参考になるはずです。

アドレスV125ユーザーの体験談
あるアドレスV125のユーザーは、次のような症状に悩まされていました。

朝、セルでのエンジン始動性が悪い
キックを数回踏んで、なんとかセルでエンジン始動できる
一度エンジン始動できると、その日は問題なく走行できる
バッテリーの寿命が異常に短い

最初はバッテリー不良を疑い交換しましたが、症状は改善せず。その後、プラグやイグニッションコイルも交換しましたが効果なし。最終的に専門店でクランクポジションセン
