バイク ステーターコイル 故障 症状 原因 交換時期 対処法

バイク ステーターコイル 故障 症状

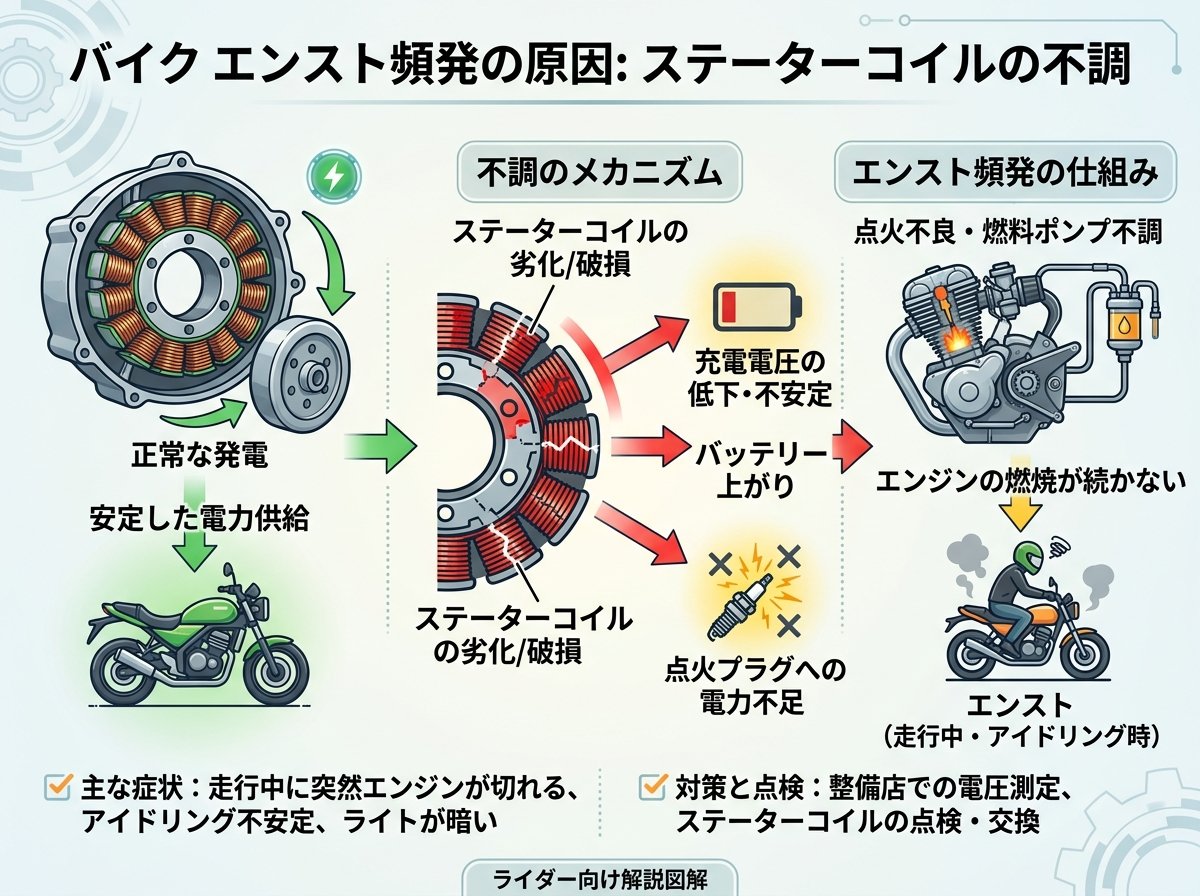

バイク ステーターコイル エンスト 頻発する原因

ステーターコイルはバイクの電気系統の心臓部とも言える重要な部品です。このコイルが故障すると、エンジンが突然停止するエンストが頻発することがあります。これは、ステーターコイルの発電能力が低下し、イグニッションコイルやECUなどの電装部品に十分な電力が供給できなくなるためです。



特に高回転時や長時間の走行後にエンストが起きやすくなります。これは、エンジン負荷が高まる状況でステーターコイルの発電能力の限界が露呈するためです。また、信号待ちなどアイドリング状態が続くと、発電量が少なくなり、バッテリーの蓄電量だけでは電装部品を動かせなくなることもあります。



エンストの頻度が増えてきたら、ステーターコイルの故障を疑うべきサインです。特に古いバイクや、長期間メンテナンスをしていないバイクに多く見られる症状です。



バイク ステーターコイル 電圧低下 バッテリー上がりの関係

ステーターコイルが正常に機能していれば、走行中にバッテリーは常に充電されています。しかし、ステーターコイルに故障が発生すると、発電能力が低下し、バイクの電装系統全体の電圧が低下します。



電圧低下の初期症状としては、ヘッドライトやテールランプの明るさが不安定になったり、メーターパネルの表示が薄くなったりすることがあります。さらに症状が進行すると、バッテリーへの充電が不十分となり、バッテリー上がりを引き起こします。



重要なポイントとして、バッテリー上がりは結果であって原因ではないことを理解しておく必要があります。バッテリーを新品に交換しても、ステーターコイルの故障が解消されなければ、すぐに同じ問題が再発します。



電圧の確認方法としては、エンジンをかけた状態でバッテリー端子間の電圧を測定します。正常な場合、アイドリング時で13.5〜14.8V程度の値を示します。これより低い場合は、ステーターコイルの故障を疑う必要があります。



バイク ステーターコイル メーター消灯 電装系トラブル症状

ステーターコイルの故障が進行すると、バイクのメーターパネルが突然消灯するという症状が現れることがあります。これは、電圧の不安定さや低下によって、メーターを動かすための十分な電力が供給されなくなるためです。



特に走行中にメーターが点滅したり、完全に消灯したりする場合は危険信号です。メーターが消灯すると、速度や燃料残量、エンジン回転数などの重要な情報が確認できなくなり、安全な走行が困難になります。



また、メーター以外の電装系トラブルとしては、ウインカーが正常に点滅しない、ホーンの音が弱くなる、電動スターターが回らないなどの症状も現れます。これらはすべて、ステーターコイルからの電力供給不足が原因です。



夜間走行時にヘッドライトが突然暗くなったり、点滅したりする症状も見られます。これは非常に危険な状態であり、早急な対処が必要です。



バイク ステーターコイル プラグ火花 点火不良の診断方法

ステーターコイルの故障はプラグの火花にも影響を与えます。正常な状態であれば、プラグは強く鮮明な青白い火花を発しますが、ステーターコイルに問題があると、火花が弱くなったり、不安定になったりします。



プラグの火花を確認する方法としては、プラグをシリンダーから取り外し、プラグキャップを接続したままエンジンをクランキングして火花の強さを観察します。この際、必ずプラグの金属部分をエンジンなどに接触させて、アースを取ることが重要です。



火花が弱い、または出ない場合は、ステーターコイルだけでなく、イグニッションコイルやCDIユニットなども疑う必要があります。しかし、バッテリー電圧が正常で、他の電装系にも問題がある場合は、ステーターコイルが原因である可能性が高くなります。



プラグの状態も重要な診断材料です。プラグの碍子が灰色で、適切な隙間があれば正常ですが、真っ黒に焦げていたり、油で濡れていたりする場合は、燃焼状態に問題があることを示しています。



バイク ステーターコイル テスター 故障診断 自己点検方法

ステーターコイルの故障を確実に診断するには、テスターを使った点検が効果的です。自己点検を行うことで、修理店に持ち込む前に問題の所在を特定できます。



テスターを使った点検方法は以下の通りです。

1. コイル間の抵抗値測定
   • ステーターコイルからの3本の配線間の抵抗を測定
   • 正常値は約1.0Ω前後またはそれ以下
   • 抵抗値が非常に大きいか無限大の場合は断線の可能性あり
2. コイルとアース間の絶縁確認
   • コイルの各配線とエンジンケース（アース）間の抵抗を測定
   • 正常であれば抵抗値は無限大を示す
   • 導通がある場合は絶縁破れを示す
3. 発電電圧の確認
   • エンジン始動状態でコネクター部分の電圧を測定
   • 正常値はアイドリング時で20V以上、回転を上げると増加

これらの点検は数千km走行ごと、例えばオイル交換のタイミングで定期的に行うことをお勧めします。早期発見により、ステーターコイルが完全に焼損する前に対処できます。



特に注意すべき点として、絶縁破れの初期段階ではメガΩレベルの微小な導通があるだけですが、この状態で走行を続けるとステーターコイルが丸焼けになる危険性があります。



また、スプロケットカバーで交流線を挟んで潰している場合にショート状態になることもあるため、配線の取り回しにも注意が必要です。



バイク ステーターコイル 交換時期 経年劣化 予防メンテナンス

ステーターコイルの交換時期は、一般的に走行距離3万km前後が目安とされています。しかし、これはあくまで目安であり、バイクの車種やメーカー、使用環境によって大きく異なります。



経年劣化の主な原因としては、以下が挙げられます。

• 熱によるコイルの絶縁材の劣化
• 振動によるコイルの断線
• 湿気や水分の侵入による絶縁不良
• エンジンオイルの劣化による絶縁材の浸食

予防メンテナンスとしては、定期的なテスター点検に加えて、以下の対策が効果的です。

1. 定期的なエンジンオイルの交換
   • 劣化したオイルはコイルの絶縁材を浸食する可能性がある
2. エンジン周りの清掃
   • 泥や埃の堆積は放熱性を悪化させ、コイルの寿命を縮める
3. 長期間使用しない場合の対策
   • 月に一度はエンジンを始動し、ステーターコイルを機能させる
   • バッテリーターミナルを外すか、バッテリーチャージャーを使用する
4. 走行環境への配慮
   • 雨天走行後は十分に乾燥させる
   • 高温環境での長時間のアイドリングを避ける

個体差も大きく、「壊れないのはずーっと壊れない」という特性もあります。しかし、10年以上経過したバイクでは、電装系全体のチェックを含めた予防的な点検が推奨されます。



定期的なメンテナンスにより、突然のトラブルを防ぎ、バイクの寿命を延ばすことができます。特に長距離ツーリングを計画している場合は、出発前のステーターコイル点検は必須と言えるでしょう。



バイク ステーターコイル レギュレーター 関連部品 故障の見分け方

ステーターコイルの故障と混同されやすいのが、レギュレーターの故障です。どちらも電装系トラブルを引き起こしますが、症状や原因が異なります。正確な診断のためには、両者を見分ける知識が必要です。



レギュレーター故障時の特徴的な症状：

• ライトバルブがすぐに切れる
• バッテリーが膨らむ
• メーターの針の動きが不安定
• 異臭がする
• 過充電による電装品の損傷

レギュレーターは、ステーターコイルで発生した交流電圧を直流に変換し、適切な電圧（約14V）に調整する役割を持ちます。故障すると電圧のコントロールが効かなくなり、過充電や電圧の不安定さを引き起こします。



故障の見分け方：

1. バッテリー電圧の測定
   • エンジン停止時：12.5〜13V（正常）
   • エンジン始動時：13.5〜14.8V（正常）
   • 15V以上：レギュレーター故障の可能性
   • 13V以下：ステーターコイル故障の可能性
2. ステーターコイル出力の直接測定
   • レギュレーターへの入力線（通常3本）の電圧を測定
   • エンジン回転数に比例して電圧が上昇すれば正常
3. レギュレーター単体のチェック
   • 専門店でのテスト機器による点検が確実

また、CDI（キャパシティブ・ディスチャージ・イグニッション）やイグニッションコイルの故障も、ステーターコイルの故障と似た症状を示すことがあります。特に点火系統のトラブルは、エンストや始動困難といった症状を引き起こします。



正確な診断のためには、各部品を順次チェックしていく系統的なアプローチが必要です。自己診断が難しい場合は、専門のバイクショップでの点検をお勧めします。



バイク ステーターコイル 交換方法 DIY 修理 注意点

ステーターコイルの交換は、ある程度の知識と工具があれば自分で行うことも可能です。しかし、バイクの車種によって作業の難易度が大きく異なるため、自身の技術レベルを考慮して判断しましょう。



DIY交換の手順：

1. 準備物
   • 新品のステーターコイル（車種に合ったもの）
   • 工具セット（レンチ、ソケット、ドライバーなど）
   • サービスマニュアル（可能であれば）
   • シリコンシーラント（ガスケット用）
   • ウエス、洗浄剤
2. 作業手順
   • バッテリーのマイナス端子を外す
   • ステーターコイルへのアクセス（通常はエンジン左側のカバーを外す）
   • コネクターの取り外し
   • 固定ボルトを外してステーターコイルを取り出す
   • 新品と交換し、逆の手順で組み立て

注意点：

• 配線の取り回し：特にスプロケットカバー付近で配線を挟まないよう注意
• 防水処理：コネクター部分の防水グリスの塗布を忘れない
• ガスケットの扱い：再利用する場合は傷をつけないよう慎重に
• ボルトの締め付け：トルク管理を適切に行う

交換後は、エンジンを始動して電圧をチェックし、正常に発電しているか確認することが重要です。アイドリング時に13.5V以上、回転を上げると14V前後になれば正常です。



DIY修理が不安な場合は、専門のバイクショップに依頼することをお勧めします。特に電装系のトラブルは、不適切な修理によって他の部品にも悪影響を及ぼす可能性があります。



また、交換用のステーターコイルは、純正品と社外品があります。価格差はありますが、重要な電装部品であるため、信頼性の高い製品を選ぶことが長期的には経済的です。



バイク ステーターコイル 故障 緊急対応 走行中トラブル対処法

ステーターコイルの故障は、走行中に突然発生することもあります。そのような緊急事態に備えて、適切な対処法を知っておくことは重要です。



走行中にステーターコイル故障が疑われる場合の対処法：

1. 症状の確認
   • メーターが消灯する
   • エンジンが突然停止する
   • ヘッドライトが暗くなる
   • 電装系が不安定になる
2. 安全な場所への移動
   • 交通量の少ない安全な場所に停車
   • 可能であれば、バイクショップや自宅に近い場所を選ぶ
3. 緊急時の再始動方法
   • キースイッチをRESかONに切り替え、再始動を試みる
   • キルスイッチを数回押して
