ダイレクトイグニッションコイルとバイク修理

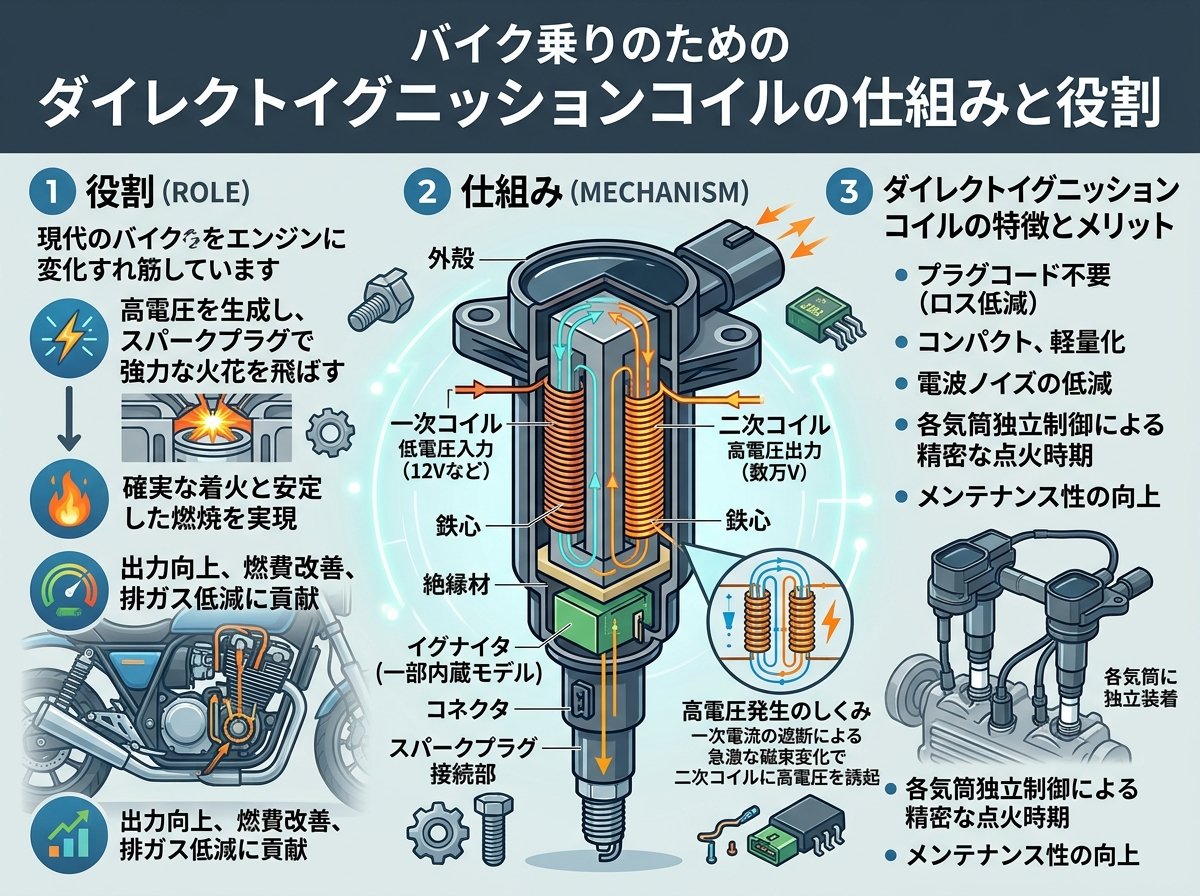

ダイレクトイグニッションコイルの仕組みと役割
ダイレクトイグニッションコイル（DIC）は、バイクエンジンの点火システムにおいて極めて重要な役割を担っています。従来の分配器式点火システムと異なり、各シリンダーに直接取り付けられ、スパークプラグに直接高電圧を供給する仕組みになっています。
ダイレクトイグニッションコイルの内部構造は、鉄心（コア）に一次コイルと二次コイルが巻かれた形になっています。一次コイルはバッテリーからの12Vの電圧を約300V程度まで昇圧し、二次コイルでさらに20,000〜35,000Vという高電圧に変換します。この高電圧がスパークプラグに供給され、燃焼室内でガソリンと空気の混合気に点火するのです。
一次コイルは0.3mm〜0.6mm程度の比較的太い電線を100〜200回巻いたもので、二次コイルはさらに細い0.03mm〜0.06mm程度の電線を10,000〜20,000回も巻いた構造になっています。この巻数の差によって電圧の大幅な昇圧を実現しています。
ダイレクトイグニッションシステムの最大の利点は、各シリンダーごとに独立した点火制御が可能になることです。これにより、エンジンの状態に応じた最適な点火タイミングの制御が可能となり、燃費向上や排出ガスの削減、エンジンパワーの向上に貢献しています。

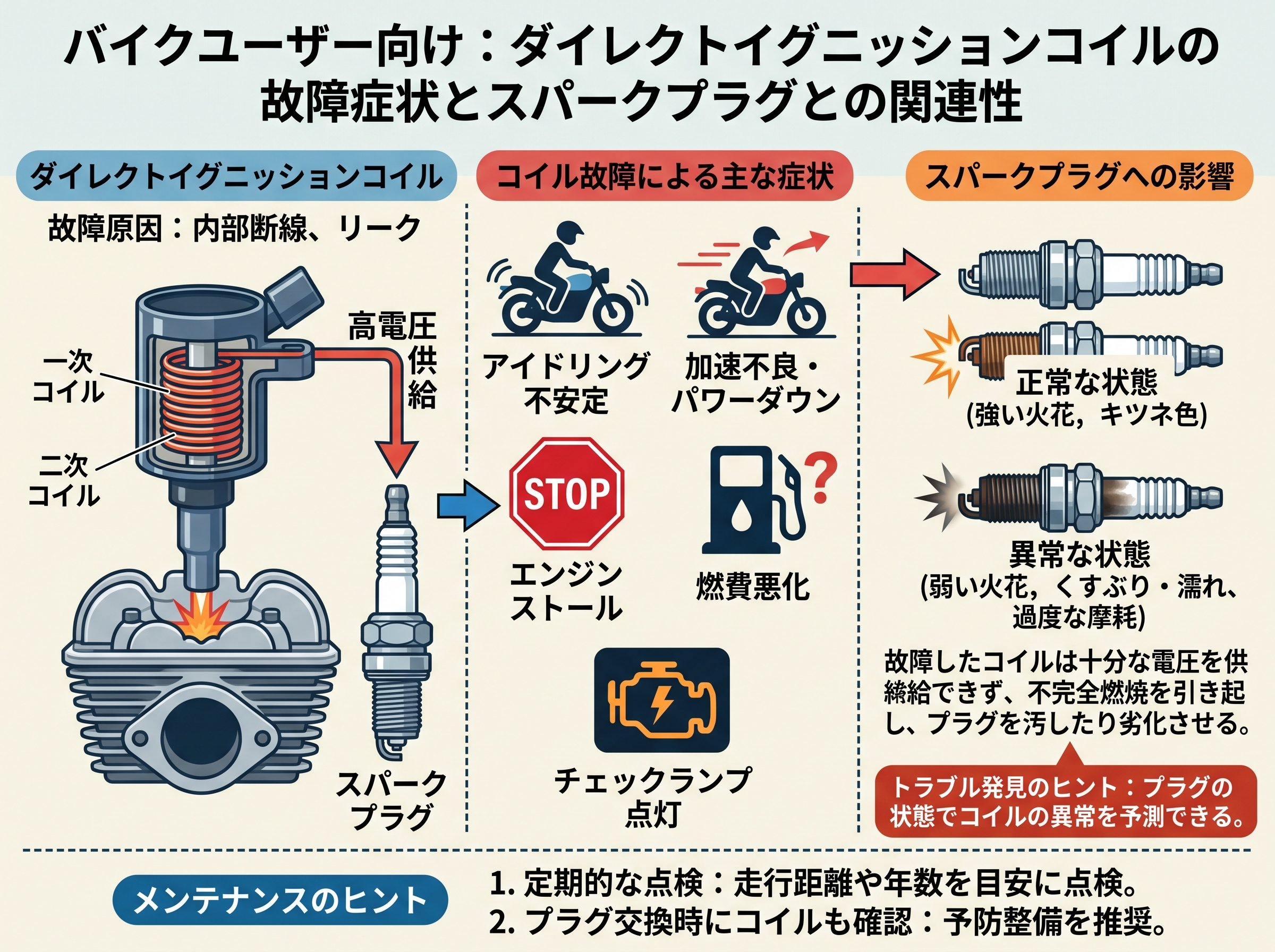

ダイレクトイグニッションコイルの故障症状とスパークプラグとの関連性
ダイレクトイグニッションコイルが故障すると、バイクにさまざまな不調が現れます。主な症状としては以下のようなものがあります。
- エンジン始動性の悪化
- エンジンがかかりにくくなる
- 始動に何度もキーを回す必要がある
- 冷間時に特に始動しづらくなる
- アイドリングの不安定
- 停車時にエンジン回転数が安定しない
- アイドリング中にエンジンが時々止まりそうになる
- 不規則なエンジン音や振動が発生する
- 加速不良
- アクセルを開けても思うように加速しない
- 特定の回転域でエンジンの力が落ちる
- 高速走行時にパワーが出ない
- エンジンチェックランプの点灯
- メーター内のエンジン警告灯が点灯したままになる
- 診断機で「失火」や「点火系統」のエラーコードが検出される
特に注目すべき点は、スパークプラグとダイレクトイグニッションコイルの密接な関係です。スパークプラグが劣化すると、イグニッションコイルに過度の負担がかかり、最終的にはコイル自体の故障を引き起こすことがあります。
スパークプラグの電極が摩耗して適切な火花が飛ばなくなると、イグニッションコイルは通常より高い電圧を出力しようと「頑張る」ことになります。この状態が続くと、コイル内部の絶縁体が劣化し、最終的には故障に至ります。つまり、「スパークプラグがダメになるとダイレクトイグニッションコイルも壊れる」という因果関係があるのです。
このため、バイクの定期メンテナンスでは、スパークプラグの点検・交換をおろそかにしないことが重要です。プラグの交換時期を守ることで、高価なダイレクトイグニッションコイルの寿命を延ばすことができます。
ダイレクトイグニッションコイルの交換方法と必要な工具
ダイレクトイグニッションコイルの交換は、ある程度の知識と適切な工具があれば、DIYでも可能な作業です。ただし、バイクの車種によって作業の難易度は大きく異なります。特に最近のスポーツバイクやツアラーなどは、カウルやタンクの取り外しが必要になる場合もあります。
【必要な工具】
【交換手順】
- バッテリーのマイナス端子を外し、電気系統を遮断する
- 必要に応じてカウルやタンクなどを取り外し、イグニッションコイルにアクセスできるようにする
- イグニッションコイルのコネクターを外す（この際、コネクターの形状や向きをメモしておくと良い）
- イグニッションコイルを固定しているボルトを緩め、取り外す
- スパークプラグからイグニッションコイルを慎重に引き抜く
- 新しいイグニッションコイルをスパークプラグに取り付ける
- 固定ボルトを適切なトルクで締め付ける
- 電気コネクターを接続し、取り外した部品を元に戻す
- バッテリーのマイナス端子を接続し、エンジンを始動してテストする
交換作業の際の注意点として、イグニッションコイルとプラグの間に異物が入らないようにすることが重要です。また、電気コネクター部分は接点復活剤を軽く吹きかけておくと、経年による接触不良を防ぐことができます。
カワサキのNinja H2 SXなど、高性能バイクの場合は、カウルの取り外しなど作業が複雑になることがあります。例えば、H2 SXではエアダクトやエアクリーナーボックスなども取り外す必要があり、専門知識がない場合は正規ディーラーや専門店での整備をおすすめします。
ダイレクトイグニッションコイル交換の費用と修理工賃の目安
ダイレクトイグニッションコイルの交換にかかる費用は、バイクの車種や修理を依頼する店舗によって大きく異なります。ここでは一般的な費用の目安と、自分で交換する場合と専門店に依頼する場合の比較をご紹介します。
【部品代の目安】
- 汎用タイプ（社外品）：1本あたり3,000円〜8,000円
- 純正品：1本あたり8,000円〜20,000円
- 高性能バイク用（例：カワサキNinja H2 SX）：20,000円〜30,000円
【工賃の目安】
- 一般的な単気筒・二気筒バイク：5,000円〜10,000円
- 多気筒スポーツバイク：10,000円〜20,000円
- カウル脱着が必要な車種：15,000円〜30,000円
実際の修理事例を見ると、カワサキNinja H2 SXのダイレクトイグニッションコイル交換では、ステータコイルやレギュレートレクチファイヤなど関連部品も含めて、部品代と工賃合わせて約11万円かかったケースがあります。これは高性能バイクの場合の例ですが、一般的な市販車でも、全気筒分のコイル交換とスパークプラグ交換を合わせると、4万円〜9万円程度の費用がかかると考えておくと良いでしょう。
自分で交換する場合は工賃が不要になるため、部品代のみで済みますが、専門知識や適切な工具が必要になります。また、作業ミスによる二次的な故障のリスクもあるため、自信がない場合は専門店に依頼することをおすすめします。
なお、ダイレクトイグニッションコイルを交換する際は、スパークプラグも同時に交換するのが一般的です。これは前述したように、劣化したプラグがコイルの故障原因になることが多いためです。同時交換によって、トラブルの再発を防ぐことができます。
ダイレクトイグニッションコイルのメンテナンス不足がもたらす二次的故障リスク
ダイレクトイグニッションコイルのメンテナンスを怠ると、単にエンジン不調だけでなく、バイクの他の部品にも悪影響を及ぼす可能性があります。これは多くのライダーが見落としがちな重要なポイントです。
まず、イグニッションコイルの故障により不完全燃焼が続くと、未燃焼ガスが排気系に流れ込み、触媒コンバーターに深刻なダメージを与えることがあります。触媒は非常に高価な部品であり、交換が必要になると数万円から十数万円の出費を強いられることになります。
また、不完全燃焼はエンジン内部にカーボン堆積を増加させ、バルブやピストンリングの動きを阻害する原因となります。これが進行すると、エンジンオーバーホールという大規模な修理が必要になることもあります。
さらに、イグニッションコイルの不調はECU（エンジンコントロールユニット）に過剰な負担をかけることがあります。ECUは常に点火タイミングを調整しようと動作し続けるため、最終的にはECU自体の故障につながる可能性もあります。ECUの交換は非常に高額になるため、早期の対処が重要です。
電装系統の観点からも、イグニッションコイルの故障はバッテリーに負担をかけます。始動性が悪くなるとスターターモーターの使用頻度が増え、バッテリーの消耗が早まります。特に冬場は、バッテリー上がりのリスクが高まるでしょう。
これらの二次的な故障を防ぐためには、定期的なメンテナンスが欠かせません。特に以下のポイントに注意しましょう。
- 定期的なスパークプラグの点検・交換（一般的に15,000〜20,000km毎）
- エンジンオイルの定期交換（汚れたオイルは電装系統にも悪影響）
- エアクリーナーの清掃・交換（エアフローの適正化）
- バッテリー電圧の定期チェック
- エンジン始動性やアイドリング状態の観察
特に注目すべきは、「スパークプラグがダメになるとダイレクトイグニッションコイルも壊れる」という因果関係です。プラグの交換時期を守ることで、高価なイグニッションコイルの寿命を延ばすことができます。
プロのメカニックによると、「プラグの交換をしないことによって起因する故障が多い」とのことです。スパークプラグは比較的安価な部品ですが、その交換を怠ることで高額な修理費用が発生するリスクがあることを忘れないようにしましょう。
バイクを長く快適に乗り続けるためには、小さな不調のサインを見逃さず、早めの対処を心がけることが重要です。エンジンの始動性や走行性能に少しでも違和感を感じたら、専門店での点検を検討することをおすすめします。
