バイク ピックアップコイル 故障 症状

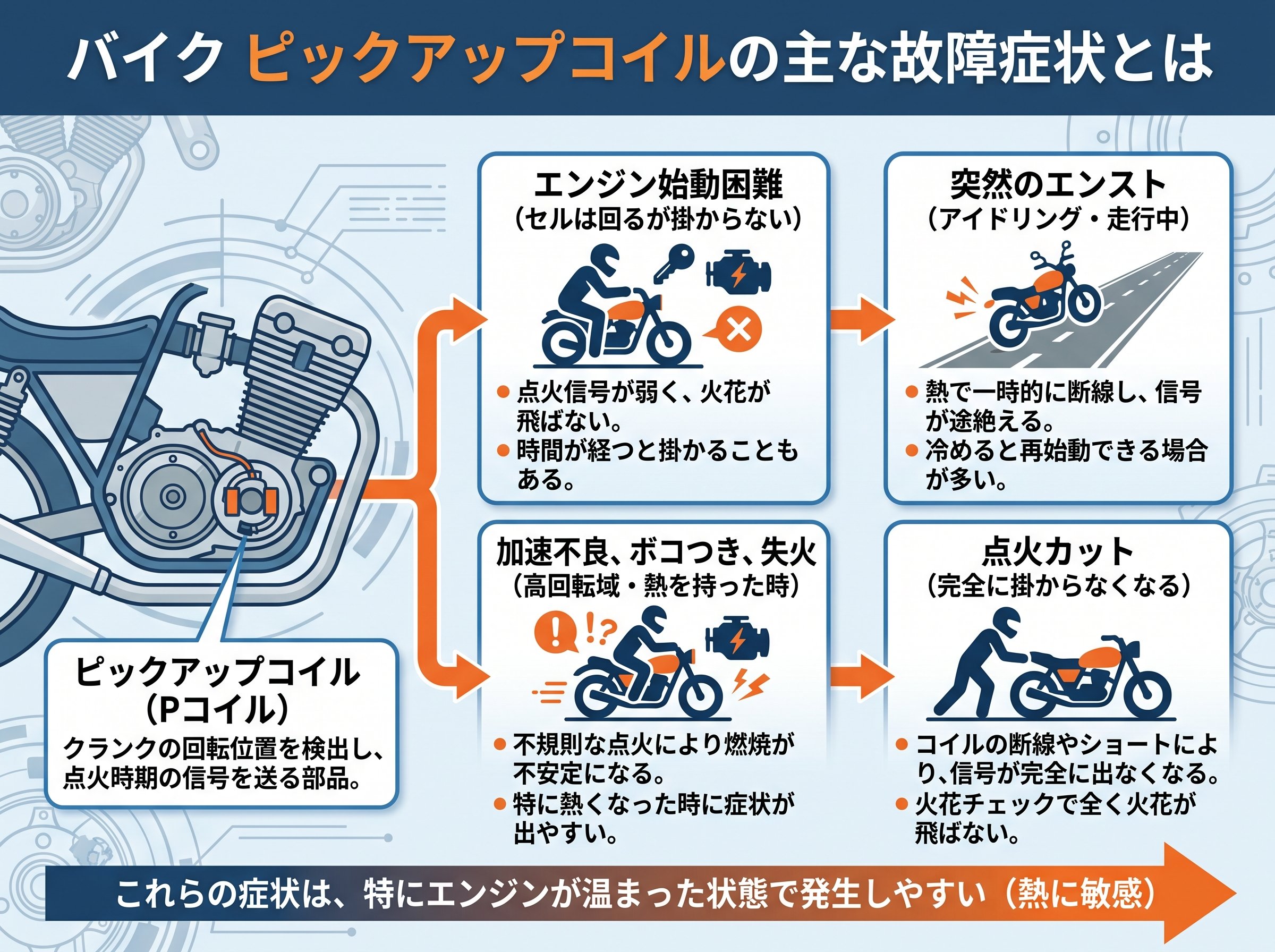

バイク ピックアップコイルの主な故障症状とは
ピックアップコイルは、バイクの点火系統において非常に重要な役割を担っています。この部品が故障すると、エンジンの動作に直接影響を及ぼします。主な故障症状としては以下のようなものが挙げられます。
まず最も顕著な症状として、「エンジンの突然のストール（停止）」があります。走行中に突然エンジンが止まってしまう現象は、ピックアップコイルの故障を強く示唆しています。特に注目すべきは、エンジンが温まった状態で発生することが多いという点です。冷間時には正常に動作するのに、エンジンが暖まると突然停止するというパターンは、ピックアップコイル故障の典型的な症状です。
次に「始動困難」も重要な症状です。セルモーターは回るものの、エンジンが始動しない状態は、点火系統に問題がある可能性が高く、ピックアップコイルの故障が原因かもしれません。特に一度エンジンが停止した後、再始動が困難になるケースが多いです。
また「不安定なアイドリング」や「エンジンの不調」も見られます。エンジンの回転が安定せず、ふらつきがある場合や、加速時にもたつきを感じる場合も、ピックアップコイルの故障が疑われます。
さらに「片肺運転」という症状も特徴的です。複数気筒のバイクで、一部の気筒だけが正常に燃焼せず、パワーダウンや振動の増加が見られる場合、ピックアップコイルの一部が故障している可能性があります。
これらの症状は、温度変化によって悪化することが多いのも特徴です。特にエンジンが温まるにつれて症状が出始めるか悪化するケースが典型的です。

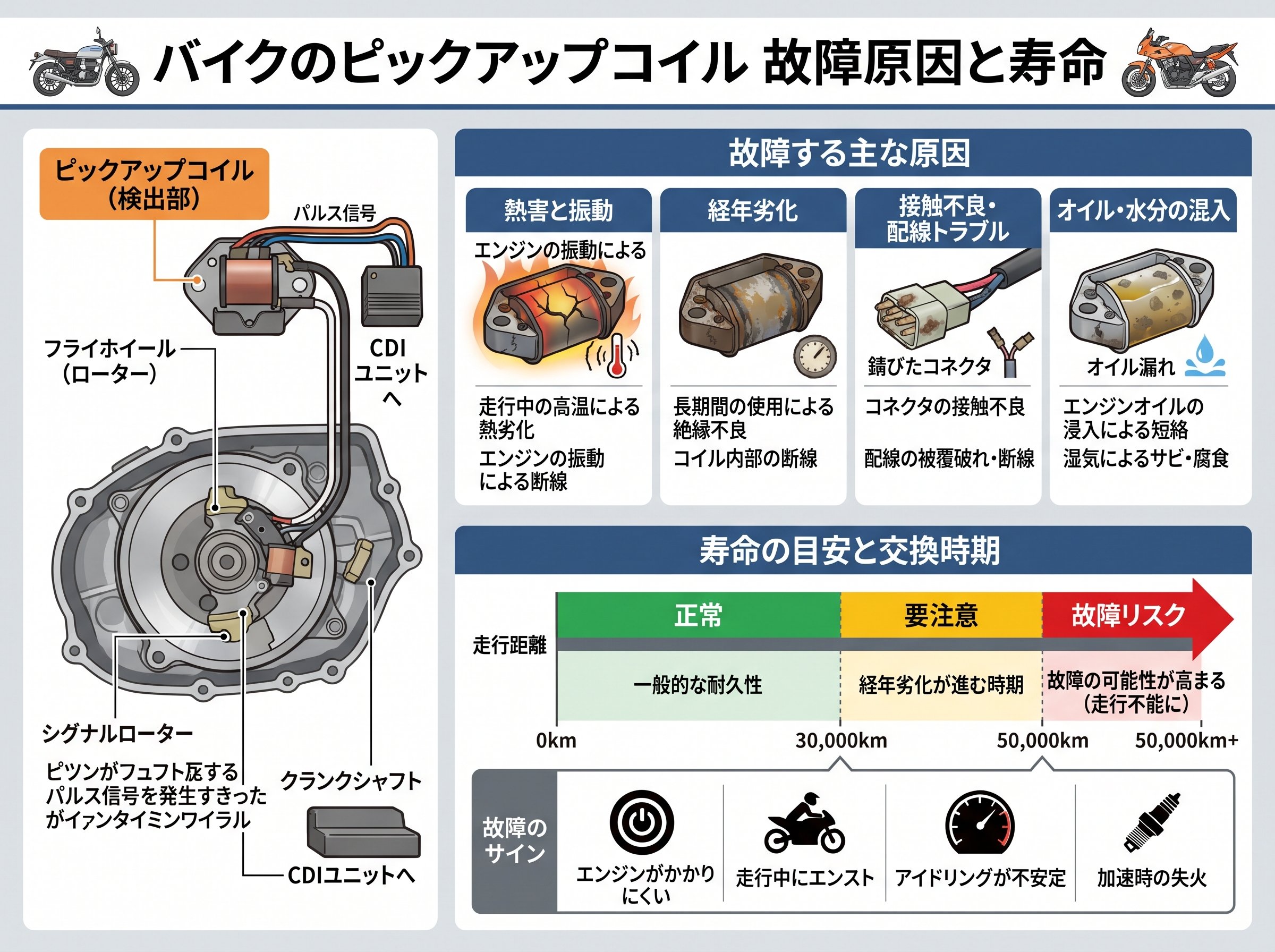

バイク ピックアップコイルが故障する原因と寿命
ピックアップコイルが故障する原因はいくつか考えられますが、主な要因を理解することで、予防や早期発見につながります。
最も一般的な故障原因は「経年劣化」です。ピックアップコイルは電子部品であり、時間の経過とともに劣化します。特に古いバイクでは、この部品の寿命が来ている可能性が高いです。一般的に5〜10年程度で劣化が進むことが多いですが、使用環境や走行距離によって大きく変わります。
次に「熱ダメージ」も重要な要因です。ピックアップコイルはエンジン近くに配置されているため、高温にさらされ続けます。この熱サイクルによって、コイルの絶縁体が劣化したり、内部の配線が断線したりすることがあります。特に夏場の高温環境や、長時間の連続走行は熱ダメージのリスクを高めます。
「振動によるダメージ」も見逃せません。バイクのエンジンは常に振動しており、この振動がピックアップコイルの内部配線や接続部に負担をかけます。特に悪路の走行や高回転での長時間運転は、振動によるダメージを増加させます。
また「水や湿気によるダメージ」も故障の原因となります。雨天走行や洗車時に水が侵入すると、電気系統にショートや腐食を引き起こすことがあります。適切な防水処理がされていないバイクでは特に注意が必要です。
さらに「電気的ストレス」も故障の原因となります。バッテリーの電圧変動や、他の電装部品の故障が連鎖的にピックアップコイルに影響を与えることもあります。
これらの要因が複合的に作用することで、ピックアップコイルの寿命は大きく変わります。定期的な点検と適切なメンテナンスを行うことで、早期の故障を防ぐことができます。

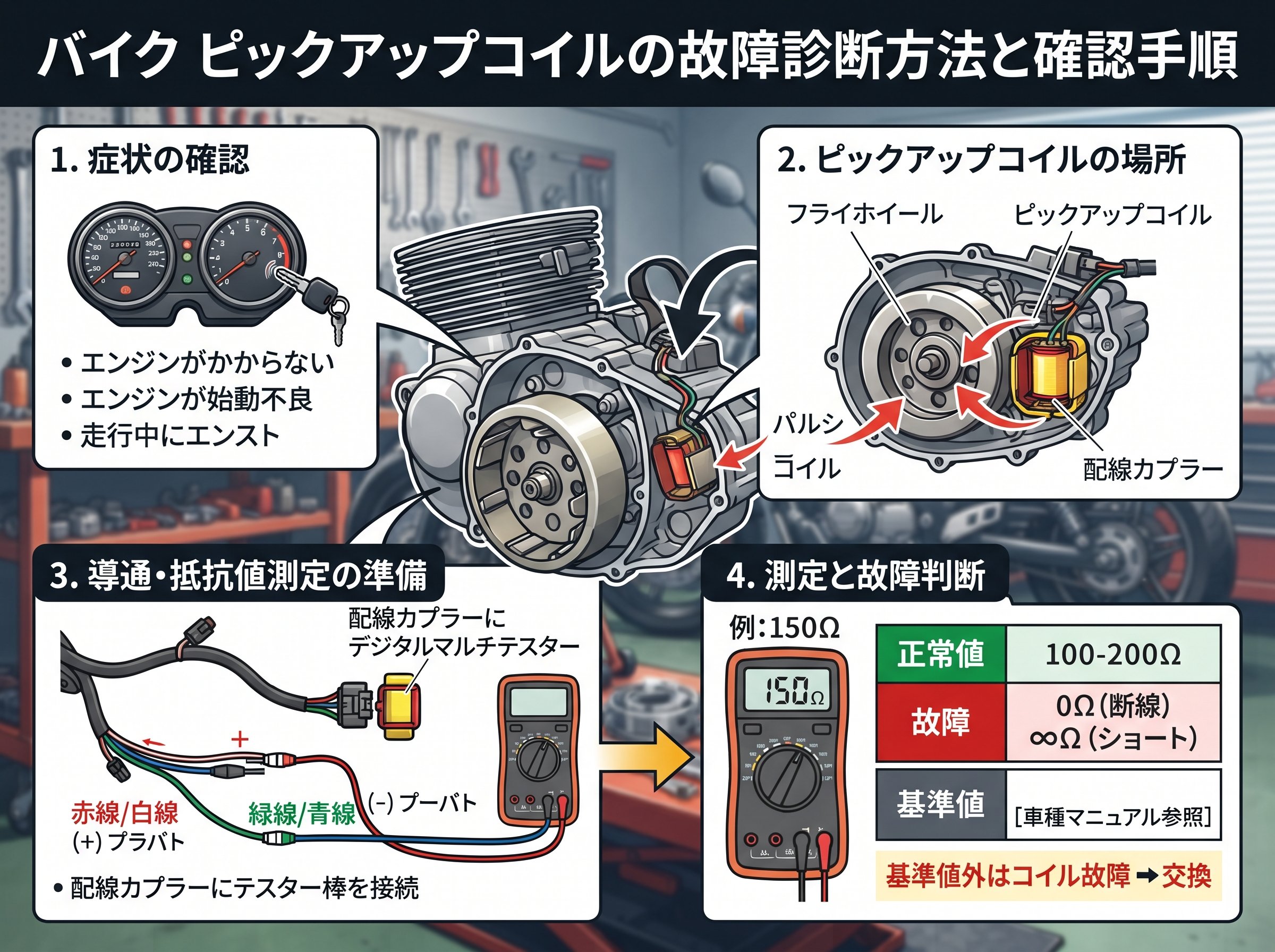

バイク ピックアップコイルの故障診断方法と確認手順
ピックアップコイルの故障を正確に診断するためには、いくつかの確認手順を踏む必要があります。専門知識がなくても、基本的な診断は自分で行うことができます。
まず「症状の確認と記録」から始めましょう。エンジンがどのような状況で停止するのか、冷間時と暖機後で症状に違いがあるかなど、詳細に観察して記録します。これは診断の重要な手がかりとなります。
次に「点火系統の基本チェック」を行います。プラグキャップやハイテンションコードの接続不良、プラグの状態など、ピックアップコイル以外の点火系統の問題を先に除外することが重要です。
本格的な診断には「テスターによる抵抗値測定」が効果的です。ピックアップコイルの正常な抵抗値は車種によって異なりますが、一般的には数百Ω（オーム）程度です。サービスマニュアルに記載された規定値と比較して、大きく外れている場合は故障の可能性が高いです。
測定方法は以下の通りです。
- バイクのメインスイッチをOFFにする
- ピックアップコイルのコネクターを外す
- テスターを抵抗測定モードに設定（通常は2kΩレンジ）
- コネクターの端子間の抵抗を測定
- 測定値をマニュアルの規定値と比較
特に注目すべきは「温度変化による抵抗値の変動」です。冷間時には正常な抵抗値を示すが、エンジンが温まると抵抗値が大きく変化したり、断線したりする場合は、熱による故障の典型例です。このような場合、エンジンを温めた状態で再度測定することで確認できます。
また「火花の確認」も重要な診断方法です。プラグを外し、プラグキャップに取り付けた状態でエンジンをクランキングし、火花が飛ぶかどうかを確認します。火花が弱かったり、不規則だったりする場合は、ピックアップコイルに問題がある可能性があります。
さらに高度な診断方法として「オシロスコープによる波形確認」があります。これは専門的な知識と機器が必要ですが、ピックアップコイルの出力波形を直接確認することで、より正確な診断が可能になります。
バイク ピックアップコイルの交換方法とコスト
ピックアップコイルの故障が確定した場合、交換作業が必要になります。交換方法とそれにかかるコストについて詳しく見ていきましょう。
まず「交換の難易度」ですが、バイクの種類によって大きく異なります。一般的に、ピックアップコイルはクランクケース内部やジェネレーターカバーの内側に位置しているため、エンジンの一部を分解する必要があります。初心者にとっては難易度が高い作業と言えるでしょう。
「必要な工具」としては、基本的な工具セットに加えて、トルクレンチやプーラーなどの専用工具が必要になることもあります。また、ガスケットやシール剤なども用意する必要があります。
「交換の基本手順」は以下の通りです。
- バッテリーのマイナス端子を外す
- 必要に応じてカウルやタンクを取り外す
- ジェネレーターカバーやクランクケースカバーを取り外す
- 古いピックアップコイルを取り外す
- 新しいピックアップコイルを取り付ける
- 配線を正しく接続する
- カバーを新しいガスケットと共に取り付ける
- 取り外した部品を元に戻す
- バッテリーを接続し、動作確認を行う
「コスト面」では、純正部品を使用する場合、バイクの種類や年式によって大きく異なりますが、一般的に10,000円〜40,000円程度の部品代がかかります。社外品を使用すれば、コストを抑えることも可能です。また、自分で交換作業を行えない場合は、工賃として10,000円〜30,000円程度が追加で必要になることが多いです。
「注意点」としては、交換後のタイミング調整が必要な車種もあります。また、防水処理や配線の固定方法にも注意が必要です。不適切な取り付けは、新しい部品の早期故障につながる可能性があります。
また、古いバイクの場合は「互換性のある部品の確認」が重要です。純正部品が製造終了している場合もあるため、互換性のある社外品や、近い型式のバイクの部品が使用できるかどうかを事前に確認することをお勧めします。
バイク ピックアップコイルのメンテナンスと予防策
ピックアップコイルの故障を予防し、バイクを長く快適に乗り続けるためのメンテナンス方法と予防策について解説します。
「定期的な点検」は最も基本的な予防策です。定期点検の際に、ピックアップコイルの配線状態や接続部の緩みをチェックすることで、早期に問題を発見できます。特に長距離走行後や、悪路走行後には点検を行うことをお勧めします。
「防水対策」も重要です。ピックアップコイルは電気部品であるため、水や湿気に弱い特性があります。洗車時には高圧洗浄機でエンジン周りを直接洗わないようにし、雨天走行後は十分に乾燥させることが大切です。また、防水グリスや絶縁テープを使用して、コネクター部分の防水処理を強化することも効果的です。
「振動対策」としては、エンジンマウントの状態を良好に保つことが間接的な予防策となります。エンジンの振動が過剰になると、ピックアップコイルへの負担も増加するためです。また、配線のたるみや擦れがないように固定することも重要です。
「熱対策」では、エンジンの適切な冷却を維持することが大切です。オーバーヒートはピックアップコイルを含む電装部品に大きなダメージを与えます。冷却系統の定期的な点検と、ラジエーターの清掃を怠らないようにしましょう。
「予備部品の確保」も一つの戦略です。特に旧車や生産終了モデルに乗っている場合、将来的に部品の入手が困難になる可能性があります。状態の良い中古部品や互換性のある部品を事前に確保しておくことで、万が一の故障時にも迅速に対応できます。
「電装系全体のメンテナンス」も忘れてはいけません。バッテリーの状態不良やレギュレーターの故障は、連鎖的にピックアップコイルにダメージを与えることがあります。電装系全体を良好な状態に保つことが、結果的にピックアップコイルの寿命を延ばすことにつながります。
また、「走行スタイルの見直し」も効果的です。長時間の高回転走行や、極端な低速走行の繰り返しは、エンジンに負担をかけ、結果的にピックアップコイルの劣化を早める可能性があります。バランスの取れた走行を心がけましょう。
これらの予防策を組み合わせることで、ピックアップコイルの故障リスクを大幅に減らすことができます。定期的なメンテナンスは手間がかかりますが、突然のトラブルを防ぎ、長期的には時間とコストの節約につながります。
ピックアップコイルのメンテナンスと故障予防に関する詳細ガイド
バイク ピックアップコイルと他の電装部品の関連性
バイクの電装系統は、様々な部品が互いに影響し合う複雑なシステムです。ピックアップコイルの故障を正確に診断し、適切に対処するためには、他の電装部品との関連性を理解することが重要です。
「イグナイター（CDI）との関係」は特に重要です。ピックアップコイルはクランクの回転信号を検出し、その信号をイグナイターに送ります。イグナイターはその信号を基に点火タイミングを決定し、イグニッションコイルに指示を出します。つまり、ピックアップコイルとイグナイターは密接に連動しており、どちらかの故障が似たような症状を引き起こすことがあります。
「イグニッションコイルとの関係」も見逃せません。ピックアップコイルからの信号を受けたイグナイターは、イグニッションコイルに指示を出し、高電圧を発生させてプラグを点火させます。イグニッションコイルの故障もエンジン不調の原因となるため、ピックアップコイルの故障と混同されることがあります。
「レギュレーター/レクティファイヤーとの関係」も重要です。これらの部品は発電された電力を安定化させる役割を持ちます。不安定な電圧供給は、ピックアップコイルを含む電装部品全体に悪影響を及ぼす可能性があります。
「バッテリーとの関係」も無視できません。バッテリーの電圧低下や劣化は、点火系統全体の性能に影響します。特に始動時の電圧降下が大きい場合、ピックアップコイルの故障と似た症状が現れることがあります。
