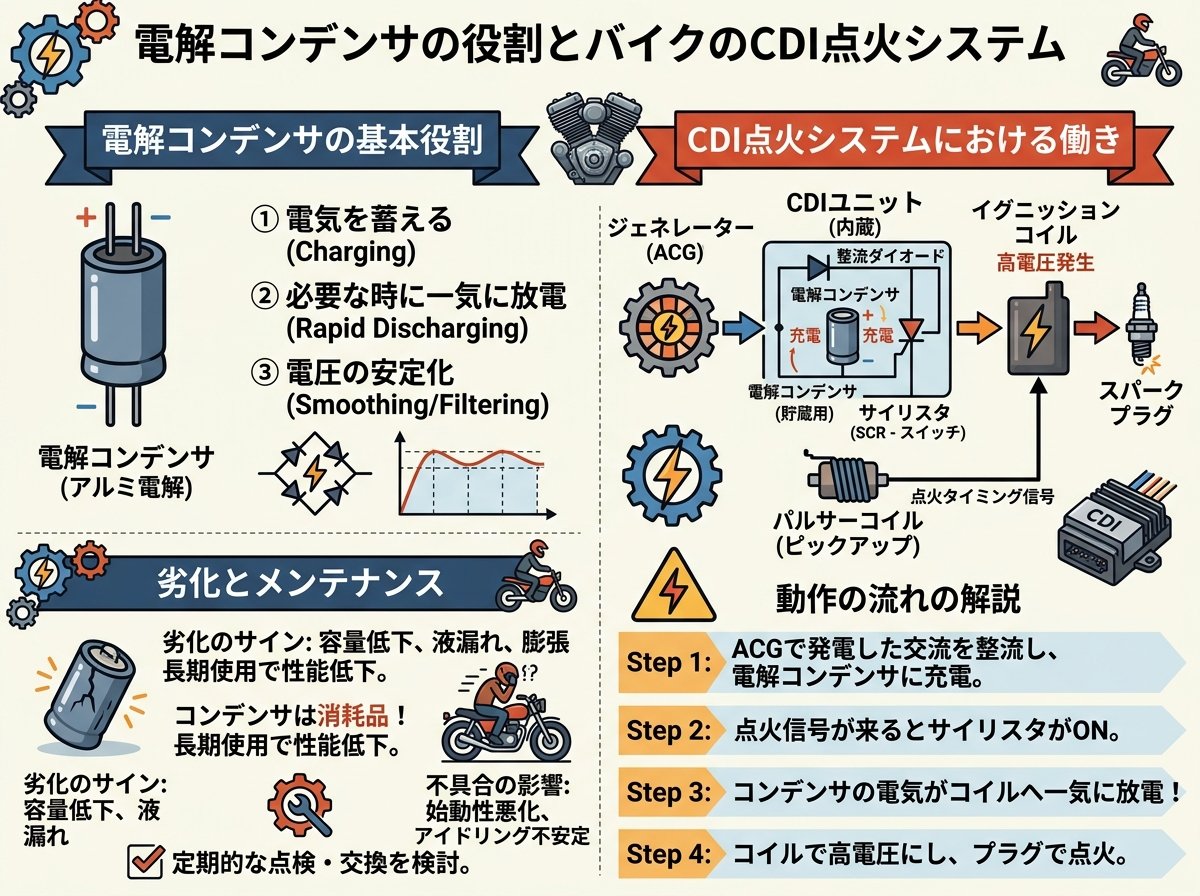

電解コンデンサの役割とバイクのCDI点火システム

PENGLIN 5個 電解コンデンサ アルミ電解コンデンサー 450V 100UF 105℃ 18x30mm 高周波 低抵抗 長寿命 (450V 100μF)
バイクの電解コンデンサは、点火装置（CDI：Capacitive Discharge Ignition）内に搭載された重要な蓄電パーツです。バッテリーから供給される電力を一時的に蓄え、必要なタイミングで放電することで高電圧を生み出し、スパークプラグに火花を発生させてエンジンを始動させる役割を担っています。



CDI点火システムの基本的な仕組みは以下の通りです。

1. バッテリーから電力が供給される
2. 電解コンデンサが電力を蓄える
3. イグニッションコイルで高電圧に変換
4. スパークプラグで火花を発生させる
5. エンジンが始動する

電解コンデンサは、この一連の流れの中で電力を一時的に蓄え、適切なタイミングで放電するという重要な役割を果たしています。コンデンサが故障すると、この点火システム全体の機能が低下し、エンジン始動に問題が生じることになります。



特に古いバイクモデルでは、CDI点火システムが採用されていることが多く、電解コンデンサの状態がバイクの性能に直接影響します。現代の電子制御が進んだバイクでも、ECU（Engine Control Unit）内に電解コンデンサが使用されており、同様の問題が発生する可能性があります。

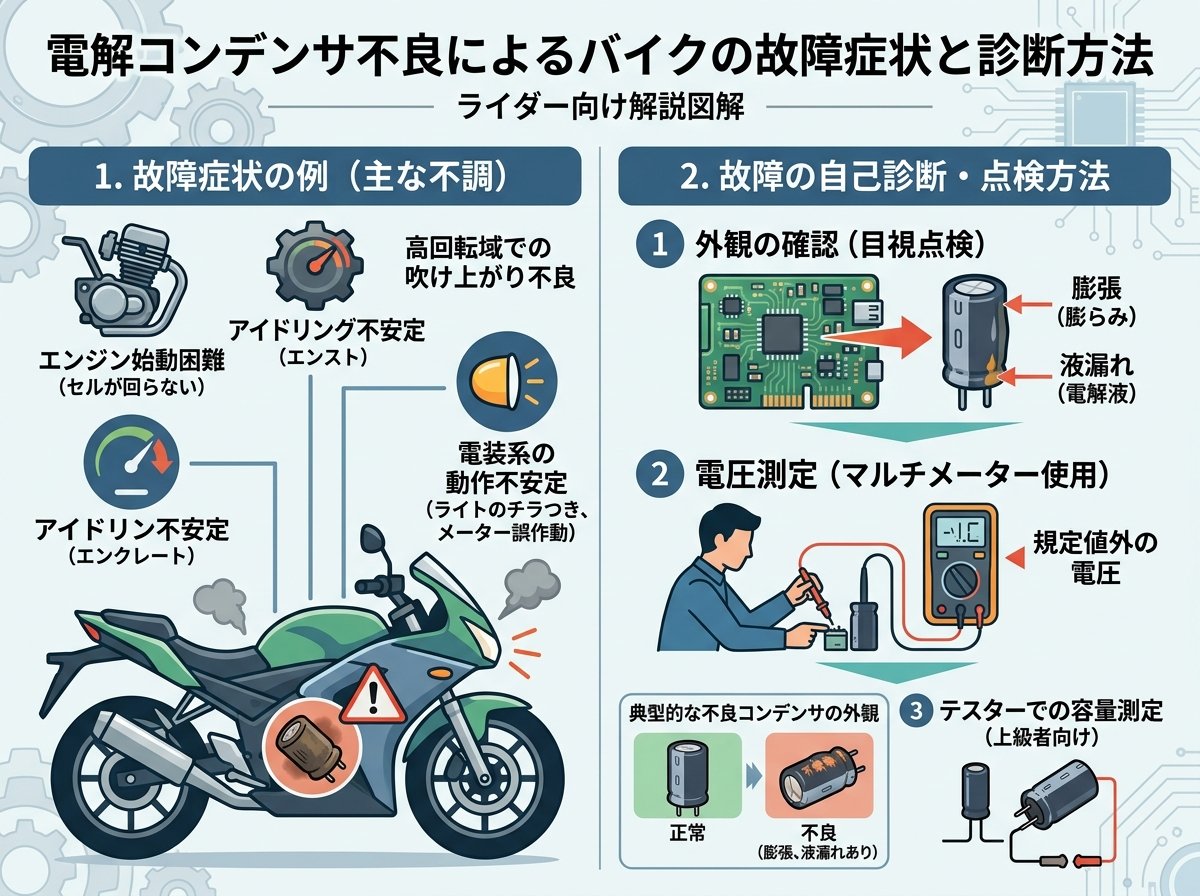

電解コンデンサ不良によるバイクの故障症状と診断方法

バイクの電解コンデンサが劣化または故障すると、様々な症状が現れます。これらの症状を早期に発見することで、大きなトラブルを未然に防ぐことができます。



主な故障症状：

• エンジンの始動性が悪くなる（特に冷間時）
• アイドリングが不安定になる（ハンチング現象）
• 加速時にエンジンが息継ぎする
• 高回転域でエンジンの調子が悪くなる
• エンストが頻繁に起こる
• 突然エンジンが停止する

これらの症状が現れた場合、電解コンデンサの不良を疑う必要がありますが、同様の症状は他の原因でも起こり得るため、正確な診断が重要です。



診断方法：

1. 目視確認: CDIユニットを取り外し、ケースを開けて電解コンデンサの膨張や液漏れがないか確認します。
2. テスター診断: 電気系統に詳しい方であれば、テスターを使ってコンデンサの容量測定を行います。
3. 症状の特徴: 特に「他の原因を全て排除しても始動性が改善しない」場合は、コンデンサ不良の可能性が高いと言えます。
4. 経過年数: バイクの使用年数が10年以上経過している場合、電解コンデンサの寿命による劣化を疑います。

電解コンデンサの劣化は徐々に進行するため、初期段階では症状が軽微で見逃されがちです。しかし、放置すると液漏れが発生し、基板の腐食や他の電子部品の損傷を引き起こす可能性があります。早期発見・早期対応が重要です。



電解コンデンサの交換方法とDIY修理のステップバイステップガイド

電解コンデンサの交換は、電子工作の基本的な知識と技術があれば、DIYで行うことも可能です。ここでは、バイクのCDIやECUの電解コンデンサを交換する手順を詳しく解説します。



必要な工具：

• はんだごて（温度調節機能付きが理想）
• はんだ吸い取り機またははんだ吸い取り線
• ピンセット
• ニッパー
• 精密ドライバーセット
• 交換用電解コンデンサ（同等または上位の仕様のもの）
• 防振・防水用シリコン材

交換手順：

1. 準備段階
   • バイクからCDIやECUユニットを取り外します
   • ケースを慎重に開け、基板を取り出します
   • 交換前に電解コンデンサの配置、極性、容量を写真に撮るか、メモしておきます
2. 古いコンデンサの取り外し
   • 防振材（黄色いボンドのような物質）がある場合は、はんだごてで慎重に溶かして除去します
   • コンデンサの足をニッパーで切断し、本体を取り外します
   • 残った足をはんだごてで温めながらピンセットで引き抜きます
   • はんだ吸い取り機で残ったはんだを除去し、穴をきれいにします
3. 新しいコンデンサの取り付け
   • 新しいコンデンサの極性を確認します（マイナス側は白い帯があり、足が短い）
   • 足を基板の穴に合わせて折り曲げ、挿入します
   • はんだ付けを行い、しっかりと固定します
   • 余分な足をニッパーでカットします
4. 仕上げ
   • 防振対策として、コンデンサの周りにシリコン材などを塗布します
   • 基板を元のケースに戻し、防水対策を施します
   • 端子部分の清掃を行い、接触不良を防止します

注意点：

• 電解コンデンサには極性があります。逆に取り付けると爆発する危険があるので十分注意してください。
• 容量（μF）は同等以上、耐電圧（V）は同等以上のものを使用します。
• 基板に熱ダメージを与えないよう、はんだごての温度と接触時間に注意します。

DIY修理は自己責任で行い、不安がある場合は専門業者に依頼することをお勧めします。特に、液漏れにより基板が腐食している場合は、専門的な修復技術が必要になります。



電解コンデンサの液漏れによる基板腐食と回路修復テクニック

電解コンデンサが寿命を迎えると、内部の電解液が漏れ出し、基板を腐食させる深刻な問題を引き起こします。この液漏れは単なる部品交換では済まない複雑な修理を必要とすることがあります。



液漏れの影響と腐食メカニズム：
電解液は強いアルカリ性を持ち、通電状態で基板に漏れ出すと、電気分解によって銅箔パターンを腐食させます。時間の経過とともに腐食は進行し、最終的には回路の断線や短絡を引き起こします。



腐食の進行段階。

1. 電解液の漏出（目視で確認可能）
2. 基板表面の変色（茶色や緑色に変化）
3. 銅箔パターンの腐食開始
4. パターンの断線や消失
5. 周辺部品への影響拡大

プロの回路修復テクニック：

1. 腐食箇所の完全除去
   • 腐食した部分を専用工具で慎重に削り取ります
   • テスターで断線箇所を特定します
   • スルーホール（基板の表裏をつなぐ穴）の導通も確認します
2. パターンの修復
   • 断線箇所に細いリード線（0.2mm〜0.5mm）をはんだ付けします
   • スルーホールの断線修復には、両面からはんだ付けを行います
   • パターンの形状に合わせて、リード線を成形します
3. はんだコーティングと防水処理
   • 修復したパターン全体をはんだでコーティングし、再腐食を防ぎます
   • レジスト（緑色の被覆）の補修材を塗布します
   • 防水・防湿処理を施します

このような高度な修復作業は、専門的な技術と経験が必要です。特に、エレクトロ・マイグレーション（湿度が高い環境で直流電界がかかり続けることで起こる金属イオンの移動現象）が発生している場合は、修理が困難になることもあります。



電解コンデンサの液漏れ修復テクニックについての詳細はこちら

電解コンデンサ交換の費用対効果と専門業者選びのポイント

バイクの電解コンデンサ交換を検討する際、DIY修理と専門業者への依頼のどちらが適切かを判断するためには、費用対効果と専門業者選びのポイントを理解することが重要です。



修理費用の目安：

修理方法	費用範囲	メリット	デメリット
DIY修理	1,000〜5,000円	コスト削減、技術習得	技術的難易度、失敗リスク
専門業者修理	20,000〜150,000円	確実性、保証付き	高コスト、待機時間

CDI修理は部品代と工賃を含めて20,000円を超えるケースが多く、ECUの修理となると数万円から十数万円に達することもあります。一方、DIYでコンデンサのみを交換する場合は、部品代数百円と工具代で済むことがあります。



専門業者選びのポイント：

1. 技術力と実績
   • 修理実績や口コミを確認する
   • 具体的な修理方法や使用部品について説明できるか
2. 修理方法の透明性
   • 単なるコンデンサ交換だけでなく、基板の腐食状態も確認してくれるか
   • 「防振・防湿コーティング」と称して過剰な樹脂充填をしていないか
3. 保証制度
   • 修理後の保証期間はあるか
   • 修理不可能だった場合の対応はどうなるか
4. 修理後のメンテナンス性
   • 将来的な再修理が可能な状態で仕上げてくれるか
   • エポキシ樹脂などで固めて再修理不能にしていないか

業者選びで注意すべき点として、「日本一」「老舗」などと謳いながら、実際には基板に過剰なコーキングを施したり、純正とかけ離れた抵抗値の部品を使用したりする不適切な修理を行う業者が存在します。このような修理は一時的に動作しても、長期的な信頼性に問題があります。



また、修理業者に依頼する際は、事前に見積もりを取り、修理内容を明確にしておくことが重要です。特に、液漏れによる基板腐食がある場合は、単純なコンデンサ交換だけでは解決しない可能性があることを理解しておきましょう。



電解コンデンサの予防的交換とバイク電装系の長寿命化対策

バイクの電装系トラブルを未然に防ぐためには、電解コンデンサの予防的交換と適切なメンテナンスが効果的です。特に製造から8〜10年以上経過したバイクでは、まだ故障していなくても予防的な対策を検討する価値があります。



予防的交換のタイミング：

• バイクの製造から8〜10年経過した時点
• 電解コンデンサに膨張の兆候が見られる場合
• 同型車種で電解コンデンサのトラブルが多発している場合
• 長期保管後の再使用前

電解コンデンサは目に見える膨張や液漏れが発生する前から、内部で劣化が進行しています。膨張が確認された時点では既に寿命末期であり、早急な交換が必要です。



バイク電装系の長寿命化対策：

1. 温度管理の徹底
   • 電解コンデンサの劣化は高温環境で加速します
   • エンジン付近の熱がECUやCDIに直接伝わらないよう、断熱対策を施す
   • 真夏の炎天下での長時間駐車を避ける
2. 防湿・防水対策
   • 湿気は電解コンデンサの寿命を縮める大きな要因です
   • ECU・CDIユニットの防水シールを定期的に点検する
   • 洗車時に電装系に直接水がかからないよう注意する
3. 定期的な点検
   • 年に1回程度、電装系の動作確認を行う
   • バッテリー電圧の低下は電解コンデンサへの負担を増加させるため、バッテリーの状態も定期的に確認する
   • エンジン始動性の変化に敏感になり、早期発見に努める
4. 高品質部品の使用
   • 交換時は安価な汎用品より、高品質な長寿命タイプの電解コンデンサを選ぶ
   • 温度特性や耐久性に優れた部品を選定する
   • 同等品ではなく、可能であれば上位グレードの部品を使用する

予防的な電解コンデンサ交換は、将来的な大きなトラブルやコストを回避するための投資と考えることができます。特に、希少価値の高いビンテージバイクや、入手困難なパーツを使用しているモデルでは、予防的メンテナンスの重要性が高まります。



また、近年では従来の液体電解質を使用した電解コンデンサに代わり、固体電解コンデンサや高耐久性ポリマーコンデンサなど、より長寿命で信頼性の高い部品も登場しています。互換性を確認した上で、これらの最新部品に置き換えることで、さらなる長寿命化が期待できます。
