チェーンリンク数の計算を椿本式で完全マスターする方法

チェーンリンク数の計算を椿本式でマスターする完全ガイド

スプロケット1丁変えるだけで、走行中チェーンが外れてバイクが急停止するリスクが高まります。

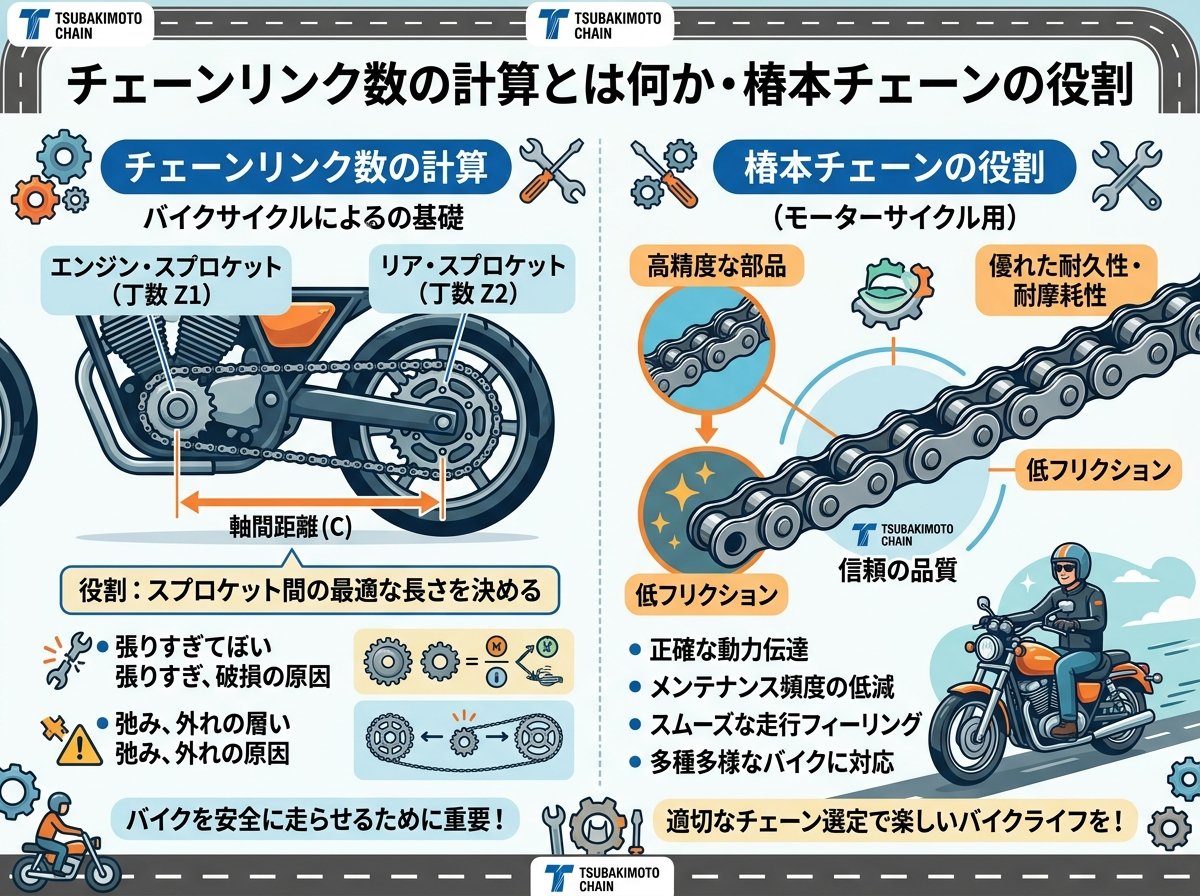

チェーンリンク数の計算とは何か・椿本チェーンの役割

バイクのチェーン交換やスプロケット変更を検討するとき、「チェーンを何リンク用意すればいいのか」という問いに直面します。この問いに答えるのが「チェーンリンク数の計算」であり、その計算式の根拠として世界的に参照されているのが椿本チェーン（Tsubakimoto Chain Co.）の技術資料です。

椿本チェーンは1917年創業、大阪に本社を置く日本のチェーンメーカーで、産業用・モーターサイクル用チェーンの国際標準設計において参照されるほど権威のある存在です。同社が公開している技術資料の計算式は、JIS規格にも準拠しており、バイクメカニックからエンジニアまで幅広い分野で使われています。

リンク数とは、チェーンの長さをコマ（リンク）の数で表したものです。「110L」「120L」といったパッケージ表記の「L」がリンクを意味します。コマ1個が1リンクであり、具体的にはチェーンのピン1本が1リンクに相当します。つまり、ピンの本数を数えれば装着状態のリンク数がわかります。

バイクのドライブチェーンには複数のサイズがあります。現在の主流は以下のとおりです。

| チェーンサイズ | ピッチ（mm） | 主な用途 |
|---|---|---|
| 420 | 12.7 | 小排気量・原付クラス |
| 428 | 12.7 | 125〜250ccクラス |
| 520 | 15.875 | 250〜400ccクラス |
| 525 | 15.875 | 中〜大型クラス |
| 530 | 15.875 | 大型・ハイパワークラス |

サイズ表記の最初の数字はピッチを3.175mmで割った値です。たとえば「520」なら5÷3.175＝1.575インチ相当で、ピッチは15.875mmとなります。これが基本です。

このピッチという数値が、チェーンリンク数の計算において非常に重要な役割を果たします。軸間距離をピッチで割ってリンク数換算値（Cp）を求め、そこにスプロケットの歯数を加味して最終的なリンク数を算出するからです。計算の起点はサイズ選定にあると言えます。

参考：椿本チェーン公式技術資料（チェーン選定について）
https://tt-net.tsubakimoto.co.jp/tecs/engd/cdc/engd_cdc_sen_ksn.asp?lang=jp

チェーンリンク数の計算式・椿本式の使い方を具体的に解説

椿本チェーンが公開している計算式の核心は、次の2軸巻掛け伝動（ドライブ・ドリブン2つのスプロケット間）に適用される公式です。スプロケットの歯数と軸間距離がわかっていれば、必要なリンク数を求めることができます。

計算式は次のとおりです。

$$L = \frac{Z_1 + Z_2}{2} + 2C + \frac{(Z_2 - Z_1)^2}{39.5 \times C}$$

各変数の意味は以下のとおりです。

- L：チェーンリンク数（求める値）
- Z₁：フロント（小）スプロケットの歯数
- Z₂：リア（大）スプロケットの歯数
- C：両スプロケット間の軸間距離をリンク数（ピッチ数）で表した値

Cを求めるには、実測した軸間距離（mm）をチェーンのピッチ（mm）で割ります。たとえばチェーンサイズ520（ピッチ15.875mm）で軸間距離が475mmの場合、C ＝ 475 ÷ 15.875 ≒ 29.9 となります。

具体例で計算してみましょう。フロントスプロケット14丁（Z₁＝14）、リアスプロケット42丁（Z₂＝42）、軸間距離475mm、チェーンサイズ520（ピッチ15.875mm）というセットを想定します。

まずCを算出します。

$$C = \frac{475}{15.875} \approx 29.9$$

次にリンク数Lを計算します。

$$L = \frac{14 + 42}{2} + 2 \times 29.9 + \frac{(42 - 14)^2}{39.5 \times 29.9}$$

$$L = 28 + 59.8 + \frac{784}{1181.05} \approx 28 + 59.8 + 0.66 \approx 88.46$$

小数点以下は切り上げが原則です。つまりこの計算では89リンクという結果になります。ただし後述するように、バイク用チェーンは偶数リンクでなければ取り付けできないため、次の偶数である90リンクに切り上げて使用します。

この計算式は「理論値」であることを覚えておいてください。実車では、チェーンスライダーやスイングアームのアジャスター調整範囲の影響で、計算値より1〜2リンク多め・または少なめが必要になることがあります。計算結果はあくまで出発点であり、アジャスター調整幅に余裕を持たせる観点から1リンク多め（偶数側）に設定するのが現実的です。

参考：DID公式チェーンリンク計算表ツール
https://didmc.com/chain/chainlink/

計算が苦手な場合は、DID（大同工業）が公開しているオンライン計算ツールが便利です。フロント・リアの歯数と現在のリンク数を入力するだけで、スプロケット変更後の新しいリンク数を自動算出してくれます。

チェーンリンク数は偶数限定・奇数リンクが危険なこれだけの理由

バイクに取り付けるチェーンのリンク数は、必ず偶数でなければなりません。これが絶対ルールです。

なぜかというと、チェーンの構造上、外リンクと内リンクが交互に並んでいるためです。チェーンを輪にするにはジョイント（クリップ式またはかしめ式）を使って両端をつなぎますが、この接続部は「外リンク→ジョイント（外リンク扱い）→内リンク」という形になるよう設計されています。つまり外リンクで始まり外リンクで終わる偶数の構造でなければ、そもそもジョイントをはめることができません。

計算で奇数リンクが出た場合の対処法は2つあります。

- ①偶数に切り上げる（推奨）：1リンク分だけ長くなるが、アジャスターで調整できる範囲であれば問題ない
- ②オフセットリンクを使う：奇数リンクのまま取り付けられる特殊継手だが、強度が通常の最大許容張力の約65%に低下する

椿本チェーンの技術資料でも「奇数リンクとなった場合にはオフセットリンクを使用することが可能だが、ローラチェーンの伝動能力・最大許容張力が低下するおそれがあるため、極力偶数リンクになる設計をすること」と明記されています。強度が35%も落ちることになります。

これは見過ごせないリスクです。大型バイクのドライブチェーンには最大1トン近い張力がかかることもあり、その状態でオフセットリンクを使って強度が65%に落ちていれば、高速走行中や急加速時にチェーン破断が起きやすくなります。

チェーンが走行中に切れると何が起きるかというと、まず後方から追突されたような急激な減速が起こります。外れたチェーンがスイングアームやホイールに巻き込まれ、最悪の場合はリアロックによる転倒・スイングアーム破損にまで発展します。走行中のチェーン切れは命に関わる事故を引き起こす可能性があります。

つまり奇数リンクにはしないことが原則です。

偶数リンクへの切り上げが難しいケース（アジャスターがすでに最大位置など）では、スプロケットの歯数そのものを見直すか、軸間距離を微調整するという設計的アプローチで対処します。椿本チェーンの資料でもその方向が推奨されています。

参考：JCA（日本チェーン工業会）ローラチェーン安全注意事項
http://www.jca333.jp/jp/image/202401.pdf

スプロケット交換時のチェーンリンク数増減の計算式

スプロケットの丁数（歯数）を変更するとき、チェーンのリンク数も変わる場合があります。フロント1丁・リア数丁程度の変更であればアジャスター調整で対応できることも多いですが、大幅な変更ではチェーンの交換が必要になります。

リンク数の増減を素早く計算する簡易式があります。

$$\text{リンク変更数} = \frac{(Z_1 + Z_2) - (Z_1' + Z_2')}{2}$$

- Z₁、Z₂：変更前のフロント・リア歯数
- Z₁'、Z₂'：変更後のフロント・リア歯数
- 計算結果がプラスなら「その分リンクが余る（短くする）」、マイナスなら「その分リンクが足りない（増やす）」

具体例で確認します。純正がフロント14丁・リア42丁・108リンクで、フロント14丁・リア46丁に変更するケースです。

$$\text{リンク変更数} = \frac{(14 + 42) - (14 + 46)}{2} = \frac{56 - 60}{2} = -2$$

結果は「−2」です。つまりリアを4丁増やすと、チェーンが2リンク足りなくなります。108リンクから110リンクへの変更が必要ということです。

フロントスプロケットを1丁変えると、リアを3〜4丁変えたのと同等の効果があります。これはフロントスプロケットのほうが直径が小さく、1丁あたりの比率変化が大きいためです。同じ原理でリンク数への影響もフロント1丁変化がリア約3〜4丁変化に相当するため、フロントを1丁変えただけでもアジャスター調整だけでは対応できないケースがあります。

| 変更内容 | チェーンへの影響 |
|---|---|
| フロント＋1丁（大きく） | 約1〜2リンク増やす必要あり |
| フロント−1丁（小さく） | 約1〜2リンク余る |
| リア＋2丁（大きく） | 約1リンク増やす必要あり |
| リア−2丁（小さく） | 約1リンク余る |

「1〜2丁の変更ならチェーンを変えなくていい」という話を聞いたことがある方も多いでしょう。フロント1丁・リア2丁前後の変更であれば、多くの場合アジャスターの調整範囲内で収まります。ただしこれはあくまで目安であり、現車のアジャスター残量を実測で確認してから判断するのが確実です。

参考：バイクのチェーンサイズ・リンク数の数え方【グーバイク】
https://www.goobike.com/magazine/maintenance/maintenance/490/

チェーンリンク数の数え方・現車での実測確認方法

計算式で理論値を出したあとは、実際にバイクに装着しているチェーンで確認する作業が必要です。計算はあくまで近似値であり、車体のスイングアーム形状やチェーンスライダーの厚みで実際のリンク数が変わることがあるからです。

バイクに装着した状態でのリンク数の数え方には2パターンあります。

🔢 方法①：ピン（軸）を数える
バイクに装着したままの状態で確認するなら、ピンの本数を数えるのが最も確実です。「ピンの本数＝リンク数」です。1本ずつスプロケットから辿るように数えていきます。チェーンが汚れている場合はマーカーで起点を印付けすると数え間違いを防げます。

🔢 方法②：外した状態でプレートを数える
チェーンを外した状態では、外プレートの枚数を数えて2倍する方法が使えます。外プレートは2枚で1リンクを構成しているためです。ジョイントリンク（クリップ式）も1リンクとしてカウントします。注意点として、ジョイントを含めたリンク数は必ず偶数になります。もし奇数になったら数え間違いです。

数え間違いが起きやすいのはジョイントリンク部分です。ジョイントを数え忘れると実際より2少ない数値になってしまいます。ジョイントから数え始め、一周したらジョイントで終わることを確認してください。

チェーンのリンク数確認は、交換前の準備として非常に重要です。購入するチェーンのリンク数が少ないと取り付けできず、多すぎるとカットが必要になります。カットには専用工具（チェーンカッター）が必要で、作業ミスがあるとかしめ部分が不完全になり、強度不足のまま走行することになります。

バイクショップへの依頼工賃は、チェーン交換で2,500〜5,400円程度です。工具や技術面が不安な場合はプロに依頼するのが確実です。

なお、チェーンの外プレートにはサイズが刻印されています（例：「520」など）。中古車を購入した場合や改造車の場合は、サービスマニュアルのサイズではなく実際に刻印されているサイズを必ず確認してください。純正から変更されているケースがあります。

チェーンリンク数計算・椿本式よりも現場で使える独自チェックポイント

椿本式の計算を覚えたうえで、もう一段階実用的な視点を加えておきましょう。計算式は正確でも、現車の構造的制約を無視したリンク数では取り付けできないことがあります。現場では計算値に加えて、以下のチェックが必須です。

✅ アジャスター調整残量の確認

チェーンには適切な「たるみ量」が必要で、一般的に上下で20〜30mm程度が目安とされています（バイクの種類により異なるため、サービスマニュアルを確認してください）。アジャスターがすでに後端まで出し切っている状態で計算どおりのリンク数を入れても、チェーンが張りすぎてしまいます。交換前にアジャスターに余裕があるかどうかを確認することが先決です。

✅ チェーンスライダー・テンショナーとの干渉確認

バイクによっては、リアサスとチェーンが最も接近する位置（フルボトム時）でチェーンスライダーと干渉するケースがあります。スプロケット変更後は必ず最大沈み込み状態でクリアランスを確認してください。

✅ 駆動系3点セット交換の視点

チェーン、フロントスプロケット、リアスプロケットは消耗のタイミングが異なります。しかし三者は互いに噛み合いながら摩耗するため、1点だけ新品にすると摩耗パターンが合わずに新品側が急速に傷みます。フロントスプロケットの交換目安は10,000〜15,000km、リアが20,000〜30,000km、チェーンのシールタイプが15,000〜20,000km程度です。コストを抑えたい場合でも、チェーンと両スプロケットの3点同時交換を検討する価値があります。

これは時間と出費に関わる判断です。1点だけ安く済ませると3,000〜5,000km後に残りも交換が必要になるケースが多いため、結果的に工賃を二度払うことになります。

✅ シールチェーンとノンシールチェーンの見極め

現在のバイクの多くはシールチェーン（Oリング・XリングでグリスをシールしたXリングタイプなど）を採用しています。シールチェーン用とノンシールチェーン用では、チェーンクリーナーや潤滑油の選び方が異なります。シールに対応していない溶剤系クリーナーを使うとOリングが劣化し、内部グリスが流出して摩耗が急進します。クリーナー選びを誤ると3,000〜5,000km早くチェーン寿命が尽きると言われています。つまり1本数千円の節約が、早期交換で数倍のコストになりかねません。

参考：RIGHT STUFF, Inc.「伝動用ローラチェーン・チェーン計算資料」（椿本チェーンカタログ計算式ベース）
http://www.soaring.co.jp/rwstuff/051028.htm
