ピストンリング向き理由を知らないとエンジン破損リスク増大

ピストンリング向き理由

リング裏表を逆に組むとオイル消費が2倍以上になります。

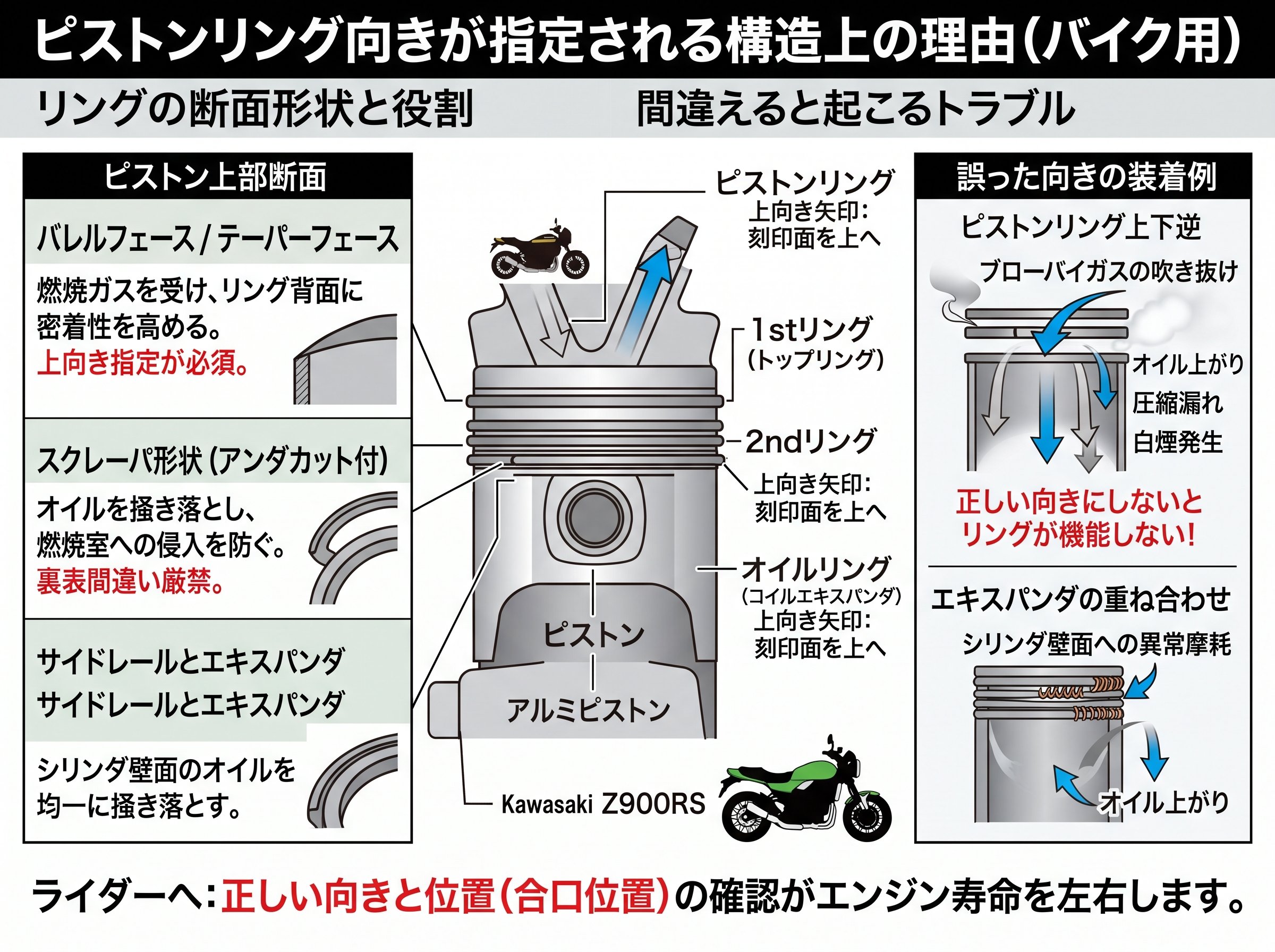

ピストンリング向きが指定される構造上の理由

ピストンリングには上面と下面で異なる加工が施されており、この構造的な違いが向きを決める理由になっています。トップリングの内側には斜めのカットラインが入っており、この面を上側（シリンダーヘッド側）に向けることで燃焼ガスの圧力を効果的にシール面に伝えられます。セカンドリングにも同様に特殊な断面形状があり、「R」「T」「N」といった刻印のある面が必ず上向きになるよう設計されています。 tpr.co(https://www.tpr.co.jp/products/powertrain/pistonring/about.html)

気密性が重要です。

リングの断面形状は燃焼室内の高圧ガスをシールするために最適化されており、逆向きに組むとガス圧がリングを正しく押し付けられなくなります。シリンダーとピストンリングの隙間はわずか数マイクロメートルしかないため、向きを間違えるとこの微細な隙間で気密が保てず、燃焼ガスがクランクケース側へ吹き抜けてしまいます。 evidentscientific(https://evidentscientific.com/ja/applications/ie-analyzing-metal-contamination-in-piston-rings)

正しい向きで組むと、燃焼時の高圧がリングをシリンダー壁に押し付ける力として働きます。これにより自己シール効果が生まれ、エンジン回転数が上がるほど密着度が高まる仕組みです。 tpr.co(https://www.tpr.co.jp/products/powertrain/pistonring/about.html)

ピストンリング刻印とマークの見分け方

ピストンリングの上面を判別する最も確実な方法は、リング表面に刻まれた刻印やマークを確認することです。トップリングとセカンドリングには「R」「T」「N」「RN」といった文字が刻印されており、この刻印が見える面を必ず上向き（ピストン頭側）にして組み付けます。刻印は非常に小さく読みにくい場合もありますが、光の角度を変えながら注意深く観察すれば必ず確認できます。 send-freedom(https://www.send-freedom.com/entry/24865)

刻印なしリングも存在します。

一部のピストンリングには刻印がなく、内側の断面加工だけで上下を判別するタイプもあります。この場合、トップリングの内側に斜めに入ったカットラインを探し、そのカット面が上を向くように装着します。オイルリングのサイドレール（薄い2枚のリング）とエキスパンダー（波型のスペーサー）には裏表の区別がないため、向きを気にせず組み付けられます。 ameblo(https://ameblo.jp/autoshop-maeda/entry-12884732760.html)

ピストン本体にも向きがあり、「IN」(吸気側・上側)、「EX」(排気側・下側)、または下向き矢印(排気側)といったマークがピストントップに刻印されています。ピストンの向きが間違っていると、30年以上気づかずに使用していた事例もあり、シリンダーやピストンに深刻な傷が発生するリスクがあります。 youtube(https://www.youtube.com/watch?v=BIb5wDlKwqQ)

ピストンリング合口位置の正しい配置

ピストンリングの合口(リングの切れ目)を適切な位置に配置することは、エンジンの気密性を保つために極めて重要です。各リングの合口を同じ方向に揃えてしまうと、その隙間から燃焼ガスが一気に吹き抜けて圧縮不良やオイル上がりの原因になります。基本的にはトップリング、セカンドリング、オイルリングの合口をそれぞれ120度ずつずらして配置し、どの合口も重ならないようにします。 ameblo(https://ameblo.jp/bomex666/entry-12893701093.html)

エンジン前後方向は避けます。

合口の配置で避けるべき方向は、エンジンの前後方向と真横方向です。これらの方向は燃焼室内の圧力変動が大きい場所であり、合口をここに配置すると吹き抜けのリスクが高まります。具体的な配置例として、吸気側を真下(0度)としてトップリングを左下60度、セカンドを右下60度に設定し、オイルリングの上側レールを左上60度、下側レールを右上60度にする方法があります。 www7b.biglobe.ne(http://www7b.biglobe.ne.jp/~workshop_harrys/kaizouhen6/pisutonringu_xi_jian_ce_ding.html)

リング回転防止ピンが付いているエンジンでは、合口をそのピンに合わせて組み付けます。組み付け後はシリンダーを回転させないように注意が必要で、回転させるとリングが折れる原因になります。合口位置の調整は慎重に行い、各リングが確実に分散配置されていることを確認してください。 ne(http://www.ne.jp/asahi/rabbit-house/yamada/piston1.htm)

ピストンリング合口隙間の測定と調整方法

ピストンリングの合口隙間(合口のすき間)は、エンジン性能に直接影響する重要な数値です。測定はシリンダーブロックにリングを差し込み、ピストンを使って指定位置まで水平に押し込んでから、シックネスゲージで隙間を計測します。手で押し込むと水平が出ないため、必ずピストンを使ってスライドさせるのがポイントです。 ameblo(https://ameblo.jp/bomex666/entry-12893701093.html)

基準値は0.15〜0.3mmです。

一般的なバイクエンジンでは、トップリングとセカンドリングの合口隙間基準値が0.15mm〜0.30mm、限度値が0.40mmに設定されています。オイルリングの基準値は0.30mm〜0.90mmと広めです。日本人の髪の毛の太さが約0.06mmですから、基準値0.15mmは髪の毛を4等分に割いた1本分の厚さに相当する極めて微細な隙間です。 ameblo(https://ameblo.jp/bomex666/entry-12893701093.html)

ピストンリング交換時期と劣化の見極め方

ピストンリングは高温・高圧の燃焼室でシリンダー壁と常に摩擦しながら動くため、徐々に摩耗していく消耗部品です。オイル交換などのメンテナンスを適切に行っていれば、通常は10万キロ程度まで交換不要ですが、使用状況によっては早期劣化もあり得ます。交換時期の判断基準として最も明確なのは、エンジンの出力低下やオイル消費量の増加といった症状です。 goobike(https://www.goobike.com/magazine/maintenance/maintenance/45/)

圧縮テストが有効です。

リングの劣化を客観的に判断するには、コンプレッションテスター(圧縮圧力測定器)を使って各シリンダーの圧縮圧力をチェックする方法が確実です。圧縮が低いシリンダーがあれば、そこのリングが摩耗している可能性が高いです。合口隙間の測定も重要で、前述の通り0.5mm以上に広がっていれば交換のサインです。 reddit(https://www.reddit.com/r/MechanicAdvice/comments/1fqoa8z/is_a_broken_piston_ring_noticable/)

白煙を吐く症状が出ている場合、シリンダー摩耗によるリング合口隙間の拡大が原因のことが多く、この場合はリング交換だけでなくシリンダーのボーリングやホーニングも必要になります。現代の排出ガス規制に対応したエンジンは超薄型リングを使用しているため、以前より摩耗しやすくなっている傾向もあります。定期的な点検と適切なタイミングでの交換が、エンジンを長持ちさせる秘訣です。 minkara.carview.co(https://minkara.carview.co.jp/search/?q=%E3%83%94%E3%82%B9%E3%83%88%E3%83%B3%E3%83%AA%E3%83%B3%E3%82%B0+%E5%90%88%E5%8F%A3%E9%9A%99%E9%96%93&p=2)

ピストンリング取り付け時の破損防止テクニック

ピストンリングは非常に薄く脆い部品であり、取り付け作業中に折れたり割れたりするリスクが常にあります。リングをピストン溝に装着する際は、専用のリングコンプレッサー工具を使うか、幅6mm×長さ50mm×厚さ0.2〜0.5mm程度の薄い金属板を3枚用意して使用します。金属板を使う場合は、指でリングを慎重に広げながらピストンとの間に板を挿入し、滑らせながら溝に入れていきます。 news.webike(https://news.webike.net/maintenance/71223/)

最新の注意が必要です。

リングが溝に入ったら、粘性の高いエンジンオイルをリングと溝の間に注油しておきます。これにより初期の焼き付きを防ぎ、リングの馴染みを良くする効果があります。シリンダーへピストンを挿入する際は、リングコンプレッサーでリングを均等に圧縮してから慎重に押し込みます。この時、力を入れすぎたり斜めに入れたりするとリングが折れるため、真っ直ぐゆっくりと挿入することが重要です。 news.webike(https://news.webike.net/maintenance/71223/)

組み付け後の慣らし運転も破損防止に欠かせません。新しいリングを組んだ後は、燃料の混合比を20:1として1000kmまでは50km/h以下を目安に走行し、リングとシリンダーを徐々に馴染ませます。急激な高負荷運転はリングの早期破損やシリンダー傷の原因になるため避けてください。リング交換作業は慎重さが求められますが、正しい手順を守れば初心者でも安全に行えます。 ne(http://www.ne.jp/asahi/rabbit-house/yamada/piston1.htm)

TPR株式会社のピストンリング解説ページでは、リングの4つの機能(燃焼ガスシール、オイルコントロール、熱伝導、ピストン姿勢サポート)について詳しく図解されており、リングの役割を理解するのに役立ちます。

ウェビックのピストンリング取り付け解説記事では、実際のエンジン組み立て作業における注意点が写真付きで説明されており、初めてリング交換をする方の参考になります。
