アース不良でバイク修理や点検が必要な症状と対処法

アース不良によるバイク修理の知識と対処法

バイクのアース不良は、多くのライダーが経験する厄介なトラブルの一つです。アースとは電気回路のマイナス側の接続部分を指し、この接続が不完全になると様々な電装系統のトラブルが発生します。特に古いバイクや長期間メンテナンスされていないバイクに多く見られる症状です。



アース不良は一見すると複雑な問題に思えますが、基本的な知識と適切な工具があれば、多くの場合は自分で修理することも可能です。この記事では、アース不良の症状から原因の特定方法、そして具体的な修理手順まで詳しく解説していきます。

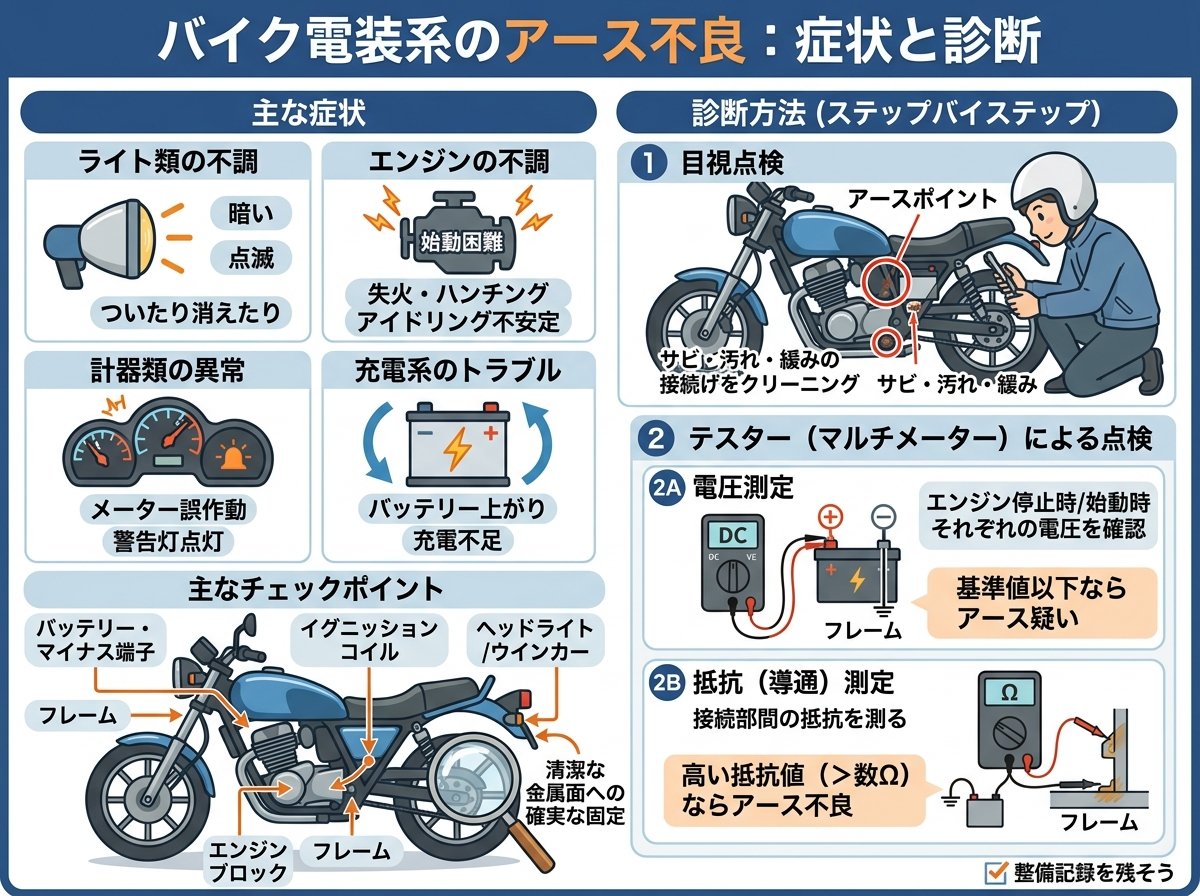

アース不良によるバイク電装系の主な症状と診断方法

アース不良が発生すると、バイクにはいくつかの特徴的な症状が現れます。これらの症状を正確に把握することで、トラブルの原因がアース不良かどうかを判断する手がかりになります。



主な症状としては以下のようなものがあります。

• ライトの明るさが不安定または完全に点灯しない：ヘッドライトやテールライト、ウインカーなどが暗くなったり、ちらついたりします。
• エンジンの始動不良：セルモーターが正常に回らない、または回っても力不足でエンジンがかからない状態になります。
• 電装品の誤作動：メーターやETC、レーダー探知機などの電子機器が突然リセットされたり、正常に動作しなくなったりします。
• バッテリーの急速な消耗：アース不良によって電気の流れが悪くなると、バッテリーに負担がかかり寿命が短くなります。

これらの症状が見られる場合は、テスターを使った簡単な診断が有効です。バッテリーのマイナス端子とフレームの間、またはアース線の接続部分の電圧降下を測定します。正常であれば0.1V以下ですが、それ以上の値が出る場合はアース不良の可能性が高いでしょう。



アース配線の点検方法とバイク修理に必要な工具

アース不良を修理するためには、まず正確な点検が必要です。以下に点検方法と必要な工具をご紹介します。



アース配線の点検方法：

1. 目視点検：まずはバッテリーのマイナス端子からフレームへの接続部分を確認します。錆びや緩み、断線がないかチェックしましょう。
2. 導通テスト：テスターを使って、バッテリーのマイナス端子とフレームの各部分の間で導通があるか確認します。
3. 電圧降下テスト：エンジンをかけた状態で、アース接続部の電圧降下を測定します。0.1V以上の降下がある場合は接続不良の可能性があります。

バイク修理に必要な工具：

• テスター：電圧、抵抗、導通を測定するための必須工具です。
• ワイヤーブラシ：接続部の錆びや汚れを除去するのに使用します。
• サンドペーパー：細かい錆びを落とすのに適しています。
• スパナやレンチセット：端子の取り外しや締め付けに必要です。
• 圧着ペンチ：新しい端子を取り付ける際に使用します。
• 絶縁テープ：修理後の絶縁処理に使います。
• 接点復活剤：接触抵抗を減らし、導通を良くするために使用します。

これらの工具を揃えることで、ほとんどのアース不良の修理に対応できます。特にテスターは正確な診断に不可欠ですので、基本的な使い方を覚えておくと便利です。



アース不良の原因とバイク修理における効果的な対処法

アース不良が発生する原因はいくつかありますが、主なものは以下の通りです。

1. 接続部の腐食や錆び：バイクは屋外で使用されることが多く、雨や湿気にさらされるため、時間の経過とともに接続部が腐食しやすくなります。特にバッテリー端子やアース接続部は錆びやすい部分です。
2. 端子の緩み：振動によって端子が徐々に緩んでしまうことがあります。特に長距離走行や悪路走行が多いバイクでは注意が必要です。
3. 配線の断線や損傷：事故や経年劣化によって、アース線が断線したり、被覆が損傷して短絡したりすることがあります。
4. 不適切な改造や配線追加：アクセサリーの取り付けなどで配線を追加した際に、適切なアース処理がされていないと問題が発生します。

これらの原因に対する効果的な対処法は以下の通りです。
接続部の腐食対策：

• 接続部を外し、ワイヤーブラシやサンドペーパーで錆びを完全に除去します。
• 清掃後は接点復活剤を塗布して再接続します。
• 防水グリースを薄く塗って将来の腐食を防止します。

端子の緩み対策：

• 適切なトルクで端子を締め直します。
• 必要に応じてスプリングワッシャーやロックナットを使用して緩み防止します。
• 定期的な点検を行い、緩みが生じていないか確認します。

配線の断線対策：

• 断線している場合は、同じ太さ以上の配線で修理または交換します。
• 接続部はしっかりと圧着し、絶縁テープやヒートシュリンクチューブで保護します。
• 配線の経路を見直し、擦れや引っ張りによる損傷を防止します。

不適切な改造の修正：

• アクセサリーを取り付ける際は、専用のアースポイントを使用するか、適切な場所に新たにアースポイントを設けます。
• 配線図を参考に、正しい配線方法で接続し直します。
• 複数のアクセサリーを取り付ける場合は、配線の太さや分岐方法に注意します。

これらの対処法を適切に実施することで、多くのアース不良の問題を解決できます。特に重要なのは、単に症状を一時的に改善するだけでなく、根本的な原因を解決することです。例えば、錆びた端子を清掃するだけでなく、防水処理を施して再発を防止するといった対応が効果的です。



アース不良修理後のバイク点検と予防メンテナンス

アース不良の修理が完了したら、正しく修理できたかを確認するための点検と、今後のトラブル予防のためのメンテナンスが重要です。



修理後の点検：

1. 電圧チェック：エンジンをかけた状態で、バッテリー電圧が正常範囲（約14V前後）にあるか確認します。
2. 電装品の動作確認：ライト、ウインカー、ホーン、メーターなどすべての電装品が正常に動作するか確認します。
3. アイドリング状態の確認：エンジンがスムーズにアイドリングするか、不調がないか確認します。
4. 走行テスト：実際に走行して、加速時や高回転時に電装系に問題がないか確認します。

予防メンテナンス：

1. 定期的な清掃：3〜6ヶ月ごとにバッテリー端子やアース接続部を清掃し、錆びや腐食を防止します。
2. 防水対策：アース接続部に防水グリースを塗布したり、必要に応じて防水カバーを取り付けたりします。
3. 振動対策：配線や端子が振動で緩まないよう、適切な固定や結束を行います。
4. バッテリーメンテナンス：バッテリーの状態を定期的にチェックし、必要に応じて充電や交換を行います。

予防メンテナンスのポイントは、問題が大きくなる前に早期発見・早期対処することです。特に雨季の前や長距離ツーリングの前には、電装系のチェックを入念に行うことをお勧めします。



また、バイクを長期間使用しない場合は、バッテリーを取り外すか、バッテリーテンダーなどを使用して適切に管理することも重要です。これにより、バッテリーの劣化を防ぎ、アース関連のトラブルも減らすことができます。



アース配線の引き直しによるバイク修理の実践例

アース不良が深刻な場合や、複数箇所で問題が見られる場合は、アース配線の引き直しが効果的な解決策となります。ここでは、実際のアース配線引き直しの手順と成功事例を紹介します。



アース配線引き直しの基本手順：

1. 現状の配線図作成：まず現在の配線状態を図や写真で記録しておきます。これにより、作業中に混乱することを防げます。
2. 適切な配線の選択：アース配線には適切な太さの配線を選ぶことが重要です。一般的なバイクの場合、以下の目安が参考になります。
   • 小型バイク（50cc〜125cc）：0.5sq〜0.75sq
   • 中型バイク（250cc〜400cc）：0.75sq〜1.25sq
   • 大型バイク（600cc以上）：1.25sq〜2.0sq
3. アースポイントの選定：良好なアースポイントを選びます。塗装されていない金属部分や、フレームの厚い部分が適しています。
4. 配線の敷設：振動や熱源から離れた安全な経路で配線を敷設します。シャープなエッジや可動部分を避け、適切に固定します。
5. 接続方法：端子部分は圧着端子を使用し、しっかりと圧着します。接続部分には接点復活剤を塗布し、防水処理を施します。

実践例：レギュレーターのアース不良修理
あるバイクでは、レギュレーターのアース端子が折損していました。この問題に対して以下の修理を行いました。

1. 折損したアース端子を取り外し、新しい端子に交換
2. レギュレーター本体からフレームへの直接アース配線を新設
3. アース接続部の錆びを除去し、接点復活剤を塗布
4. 防水グリースで接続部を保護し、振動で緩まないよう固定

この修理により、以前は不安定だった電装系統が安定し、バッテリーの充電も正常に行われるようになりました。特に高回転時のライトのちらつきが解消され、夜間走行の安全性が向上しました。



サイドマーカーのアース不良修理例
トレーラーに取り付けられたサイドマーカーのアース不良の事例では、以下の対策が効果的でした。

1. ボディアースに依存していたサイドマーカーに専用のアース線を追加
2. 適切な太さの配線（0.75sq）を使用し、振動に強い経路で敷設
3. 各接続部を防水処理し、定期的な点検が容易な構造に改善

この修理により、長年悩まされていたアース不良が完全に解消され、サイドマーカーの信頼性が大幅に向上しました。



アース配線の引き直しは、一見手間のかかる作業に思えますが、正しく行えば長期間にわたって安定した電装系統を維持できます。特に古いバイクや、電装品のトラブルが頻発するバイクでは、根本的な解決策として検討する価値があります。



アース不良がバイクの電装系統に与える影響と専門家の修理アドバイス

アース不良は単なる一時的な不具合ではなく、バイクの電装系統全体に深刻な影響を与える可能性があります。ここでは、その影響と専門家からのアドバイスを紹介します。



アース不良の電装系統への影響：

1. レギュレーター/レクチファイアーへの負担：アース不良があると、充電系統に過度の負担がかかり、レギュレーターの故障を引き起こす可能性があります。レギュレーターは比較的高価なパーツであり、交換コストも高くなります。
2. ECUやセンサー類への悪影響：現代のバイクに搭載されている電子制御ユニット（ECU）やセンサー類は、安定した電源供給を必要とします。アース不良によって電圧が不安定になると、これらの精密機器が誤作動したり、最悪の場合は故障したりすることがあります。
3. バッテリー寿命の短縮：アース不良によって充電効率が低下すると、バッテリーは常に不完全な充電状態になり、寿命が大幅に短縮されます。
4. 燃費や性能への影響：電子制御式の燃料噴射システムを搭載したバイクでは、アース不良によって適切な制御ができなくなり、燃費悪化やエンジン性能の低下を招くことがあります。

専門家からのアドバイス：

1. 定期的な点検の重要性。

   「バイクの電装系トラブルの約30%はアース関連の問題です。定期点検の際には必ずアース接続部の状態を確認しましょう。特に雨季の前や長距離ツーリング前の点検が重要です。」

2. 適切な工具と材料の使用。

   「アース修理には適切な工具と材料が必須です。特に端子の圧着には専用工具を使用し、接点復活剤や防水グリースなどの専用材料を使うことで、修理の品質と耐久性が大きく向上します。」

3. 配線図の活用。

   「複雑なアース問題を解決するには、お使いのバイクの配線図を参照することが非常に有効です。メーカーのサービスマニュアルや、インターネット上で公開されている配線図を活用しましょう。」

4. 予防的なアップグレード。

   「特に古いバイクや、過去にアース不良の履歴があるバイクでは、予防的にアースシステムをアップグレードすることをお勧めします。メインアースケーブルの太径化や、追加アースポイントの設置などが効果的です。」

5. 専門家への相談。

   「自己診断や修理に自信がない場合は、早めに専門家に相談することをお勧めします。小さな問題が大きなトラブルに発展する前に対処することで、結果的に修理コストを抑えることができます。」

アース不良は見過ごされがちな問題ですが、バイクの電装系統全体の健全性に大きく影響します。適切な知識と定期的なメンテナンスによって、多くのアース関連のトラブルを未然に防ぐことができるでしょう。



バイクのアース不良は、一見すると小さな問題に思えますが、放置すると大きなトラブルに発展する可能性があります。この記事で紹介した症状の確認方法、原因の特定方法、そして修理手順を参考に、ご自身のバイクのアース系統を適切に管理していただければ幸いです。



定期的なメンテナンスと予防的な対策を行うことで、バイクの電装系統を長期間安定して使用することができます。特に古いバイクや、過酷な環境で使用するバイクでは、アース系統への配慮が重要となります。



安全なバイクライフのために、アース不良の兆候が見られたら、早めの対処を心がけましょう。
