ダイレクトイグニッション タイミングライトで点火時期を調整

この記事の要点
🔧
ダイレクトイグニッション対応が必須

現代のバイクに使用するには専用のタイミングコードやアダプターが必要です

⚙️
点火時期のズレは深刻なトラブルの原因

エンジン性能の低下や燃費悪化だけでなく、最悪の場合エンジン破損につながります

💡
定期的な点検で愛車を守る

タイミングライトを使った点火時期の確認はメンテナンスの基本です

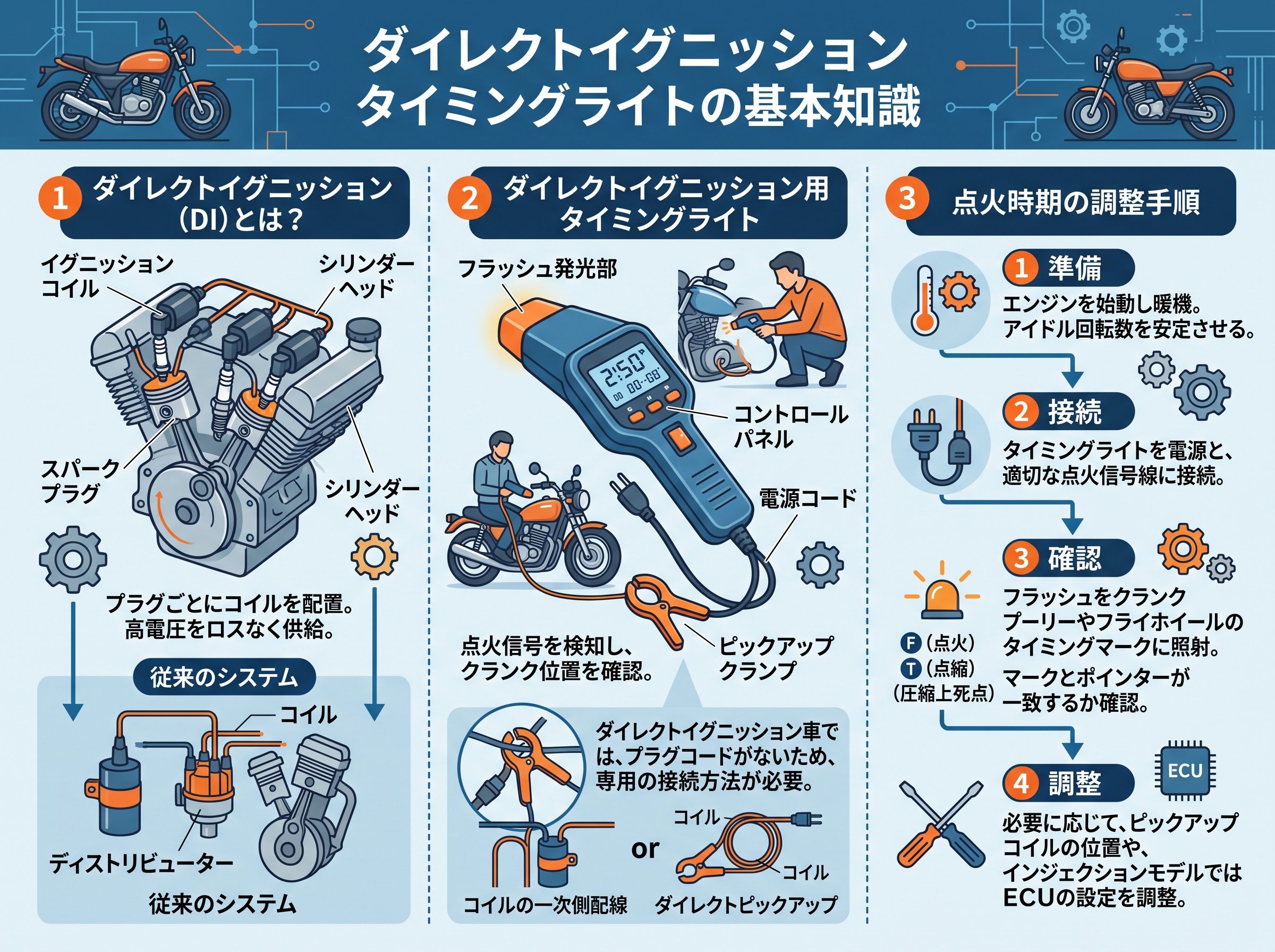

ダイレクトイグニッション タイミングライトの基本知識


ENNBAO タイミング ライト 点火系調整の必需品 エンジンメンテナンスタイミング ライト ダイレクトイグニッション対応 【作業手袋セット】12v エンジン メンテナンス 点火調整
タイミングライトは、エンジンの点火プラグがいつ火花を散らすかを視覚的に確認するための測定器具です。ストロボライトの原理を利用しており、点火プラグに電流が流れる瞬間だけ強力な光を発することで、高速回転しているエンジンのクランクシャフトやフライホイールに刻まれたタイミングマークを静止しているかのように見せることができます。
参考）“良い火花”はタイミング良く飛ばすことが重要。タイミングライ…
​
従来のポイント式やディストリビューター式の点火システムでは、プラグコードに直接センサーを挟むだけで使用できました。しかし、現代の多くのバイクに採用されているダイレクトイグニッション方式では、プラグコードが存在しないため、通常のタイミングライトでは信号を検出できません。この問題を解決するために、イグニッションコイルとプラグの間に挟み込む専用の「タイミングコード」や「スパークプラグエクステンションリード」が必要となります。
参考）http://vespags.web.fc2.com/t_light.html
​
タイミングライトには電池式とバッテリー式があり、電池式は電源ケーブルが不要で狭いエンジンルーム内でも取り回しが良いという利点があります。また、デジタル表示機能付きの高機能タイプやシンプルなアナログタイプなど、用途や予算に応じて様々な種類が選択できます。
参考）タイミングライト: エンジンの鼓動を正確に刻む - クルマの…
​

ダイレクトイグニッション対応のタイミングライトの選び方

ダイレクトイグニッション方式のバイクで点火時期を測定するには、対応機種を選ぶことが最も重要です。市販されているタイミングライトの中には「ダイレクトイグニッション対応」と表記されているものがありますが、実際には専用のタイミングコードが別途必要な場合が多いため注意が必要です。
参考）点火時期 │ KTS BLOG
​youtube​
タイミングコード（スパークプラグエクステンションリード）は、イグニッションコイルとスパークプラグの間に割り込ませて使用する延長ケーブルです。このコードから点火信号をピックアップすることで、プラグコードのないダイレクトイグニッション車でも点火時期を測定できるようになります。タイミングコード無しで一次側のコイル線にクランプすると、実際とは異なる進角値が表示されてしまうため、正確な測定には必須のアイテムです。
参考）スパークプラグエクステンションリード（ダイレクトイグニッショ…
​
選択時のポイントとして、高輝度のランプを採用したモデルを選ぶと、日光の下など明るい場所でもタイミングマークを確認しやすくなります。また、電池式を選ぶ際は電池寿命（連続使用時間）や消費電流も確認しておくと良いでしょう。デジタル表示付きモデルでは回転数や進角値が数値で表示されるため、より正確な調整作業が可能になります。
参考）https://www.monotaro.com/k/store/%E3%82%BF%E3%82%A4%E3%83%9F%E3%83%B3%E3%82%B0%E3%83%A9%E3%82%A4%E3%83%88%20%E3%83%80%E3%82%A4%E3%83%AC%E3%82%AF%E3%83%88%E3%82%A4%E3%82%B0%E3%83%8B%E3%83%83%E3%82%B7%E3%83%A7%E3%83%B3/
​

ダイレクトイグニッション タイミングライトの使い方と測定手順

タイミングライトを使った点火時期の測定手順は、まずバッテリーへの接続から始まります。赤いクリップをバッテリーのプラス端子に、黒いクリップをマイナス端子に接続します。ダイレクトイグニッション車の場合は、第1気筒のイグニッションコイルを取り外し、タイミングコードをコイルとプラグの間に挟み込みます。タイミングライトのセンサーは、このタイミングコード部分にクリップで固定します。​
エンジンを始動する前に、車種ごとの整備マニュアルで規定の点火時期とタイミングマークの位置を確認しておくことが重要です。多くの車種では、アイドリング回転数での基準点火時期が定められています。エンジン始動後、スロットルポジションセンサーのカプラーを抜き、規定の回転数（例：750rpm）に調整してから測定を行います。
参考）CDI点火方式の点火時期調整と不調時の確認方法 特集記事＆最…
​
タイミングライトの光をクランクケースやフライホイール周辺のタイミングマークに照射すると、ストロボ効果によってマークが静止して見えます。クランクシャフトプーリーやフライホイールに刻まれた基準マーク（Fマークなど）と、エンジン側の固定マークとの位置関係を確認し、規定値とのずれを判断します。点火時期がずれている場合は、ディストリビューターやステーターアッセンブリーの位置を調整して修正します。
参考）キャブ車における点火タイミングって何？　点火タイミングについ…
​

ダイレクトイグニッション 点火時期がズレた時のトラブル症状

点火時期のズレは、バイクの性能や耐久性に深刻な影響を及ぼします。点火時期が早すぎる（進角しすぎ）場合、ピストンが上昇中に混合気が燃焼を始めてしまい、ノッキングと呼ばれる異常燃焼が発生します。これはエンジンに過度な負担をかけ、最悪の場合ピストンやシリンダーヘッドの損傷につながる可能性があります。また、プラグが過度に白く焼けている場合も、点火時期のズレを疑うべきサインです。
参考）2ストも4ストも「点火時期調整」のすべての基本は「上死点」に…
​
逆に点火時期が遅すぎる（遅角しすぎ）場合は、混合気の燃焼が不完全になり、エンジン出力の低下や燃費の悪化を招きます。排気温度も上昇するため、エキゾーストパイプの過熱や触媒の劣化も起こりやすくなります。さらに、不完全燃焼によって発生したカーボンがプラグに堆積し、プラグかぶりなどの二次的なトラブルを引き起こすこともあります。
参考）DIARY｜KAWASAKI Z 専門店 PAMS（パムス）
​
点火時期のズレによる具体的な症状としては以下が挙げられます。

これらの症状が見られた場合は、タイミングライトを使って点火時期を確認し、必要に応じて調整することが推奨されます。​

バイクメンテナンスにおけるダイレクトイグニッション点火時期の重要性

現代のバイクではダイレクトイグニッションが主流となっており、コンピューター制御によって点火時期が自動調整されるため、従来のポイント式のような頻繁な調整は不要とされています。しかし、それでもタイミングライトを使った定期的な点検は重要な意味を持ちます。エンジンのオーバーホールやフライホイール、ステーターアッセンブリーの着脱作業を行った際には、組み付け位置がずれている可能性があるため、必ず点火時期の確認が必要です。youtube​​
また、トランジスタ点火やCDI点火の車両でも、フライホイールやローターに対するピックアップコイルの位置や距離によって点火時期が微妙に変化する可能性があります。そのため、メンテナンス時にタイミングライトで確認することは有効な予防保全となります。特に古い車両や走行距離の多い車両では、経年劣化によって各部の位置がずれることもあるため、定期的なチェックが推奨されます。​
自作のタイミングライトを製作するという選択肢もあります。カメラ用のストロボを流用した自作例がインターネット上に多数公開されており、電気工作に興味がある方は参考にしてみると良いでしょう。LED式のタイミングライトを自作する場合、プラグコードからの信号幅が非常に短い（約2μS）ため、一定時間LEDを点灯させ続ける回路設計が必要になるなど、工夫が求められます。
参考）LEDタイミングライト（回転数表示付き）
​
点火時期を正確に管理することは、エンジンの最適なパフォーマンスを引き出し、燃費を向上させ、そして長寿命化につながる重要な要素です。ダイレクトイグニッション対応のタイミングライトと専用のタイミングコードを揃えておくことで、愛車のコンディションを常に最良の状態に保つことができます。​
