転倒モーメント バイクの物理現象
停車中のハンドル操作で転倒リスクが5倍に上がります

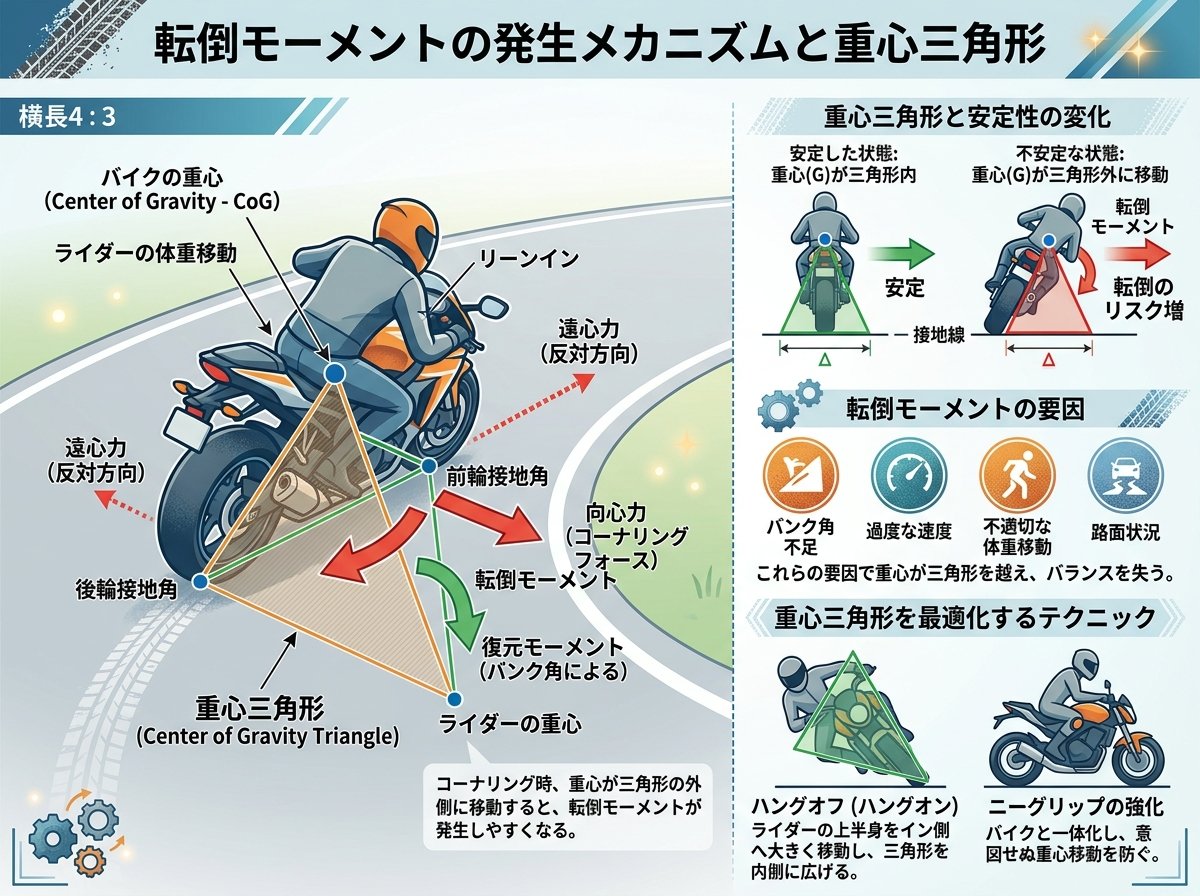

転倒モーメントの発生メカニズムと重心三角形
転倒モーメントとは、バイクを回転させて倒そうとする物理的な力のことです。バイクの前輪接地点と後輪接地点を結んだ線の上に、重心から垂直に下ろした重力ベクトルが重なっていれば、バイクは安定します。
これを「重心三角形」と呼びます。
重心三角形から重力ベクトルがズレると、そのズレた方向への転倒モーメントが発生するのです。たとえば右に車体が微少に傾くと、重力ベクトルの延長線と地面の交点が前後輪を結ぶ線から右にズレます。
つまり転倒モーメントが発生するということですね。
参考）【元ヤマハエンジニアから学ぶ】二輪運動力学からライディングを…
このモーメントの大きさは、ズレの距離と車両重量に比例します。重いバイクほど、また重心位置が高いほど、転倒モーメントは大きくなる傾向があります。結果として、ライダーが支えきれない力が発生し立ちゴケにつながります。
ジャイロ効果がもたらす走行中の安定性
走行中のバイクが倒れにくいのは、ジャイロ効果という物理現象が働いているためです。ジャイロ効果とは、回転する物体が姿勢を保とうとする性質のこと。回転速度が速く、慣性モーメントが大きいほど、この効果は強くなります。
バイクが前進している時、前輪は進行方向に回転しています。この状態でバイクが左にふらつくと、前輪には左方向への転倒モーメントが発生しますが、ジャイロ効果により前輪が左に転舵される力が生まれます。前輪の接地点が左に移動することで、重心三角形と重力ベクトルが再び重なり、転倒モーメントがゼロになるわけです。
高速走行時には、このジャイロ効果が強く働くため、バイクは非常に安定します。一方で低速になるとジャイロ効果が減少し、バランスを崩しやすくなります。時速10km未満の超低速域では、ジャイロ効果はほぼ機能しません。
参考）バイクで『立ちゴケ』しやすい「6つの危ういシチュエーション」…
セルフステアとトレールの役割
セルフステアとは、バイクが傾いた方向に自然とハンドルが切れる現象のことです。この仕組みにより、バイクは自動的にバランスを取り戻そうとします。セルフステアを生み出すのが「トレール」という設計要素です。
トレールとは、ステアリング軸を地面まで延長した交点と、前輪の接地点との間の距離を指します。このトレールがプラス(前方にある状態)であれば、前輪は直進方向に戻ろうとする力が働きます。トレールが長いほど直進安定性が高まりますが、切り返しは重くなります。
バイクが右に傾くと、トレールの作用でハンドルが右に切れます。すると前輪接地点が右に移動し、重心三角形が重力ベクトルの下に戻るため、転倒モーメントが減少します。
これがバランスを取り戻す原理です。
キャスター角(ヘッドチューブの傾斜角)もトレールと関係しています。キャスター角が大きいほどトレールも長くなり、直進安定性が向上します。スポーツバイクはキャスター角を小さくして機敏性を、ツアラーは大きくして安定性を重視しています。
低速走行時の転倒メカニズム
立ちゴケの多くは、停車時や低速走行時に発生します。時速10km未満の超低速域では、ジャイロ効果がほとんど働かないため、ライダー自身がバランスを取る必要があります。この状態で不適切なハンドル操作をすると、転倒モーメントが一気に増大するのです。
停車中に微少に右へ傾いた状態でハンドルから手を離すと、セルフステアにより前輪が右に転舵します。するとハガキ2枚分程度(約2cm)ですが、重心ベクトルの延長線が前後輪を結ぶ線から右にズレます。その結果、右への転倒モーメントが発生し、バイクを支えられなくなります。
つまり停車中の転舵は危険ということですね。
Uターンなどの低速旋回中も要注意です。ハンドルを大きく切った状態では、重心三角形が狭くなり、わずかなバランスの崩れでも転倒モーメントが発生しやすくなります。必要に応じて足を着きながら旋回することで、立ちゴケを防げます。
参考）https://www.zurich.co.jp/motorbike/guide/cc-tachigoke-fell-down/
発進直後のエンストも立ちゴケの原因です。エンストによりバイクが前進できなくなると、前輪接地点が移動できず、バランス調整ができなくなります。
結果として転倒に至ります。
クラッチ操作を丁寧に行うのが基本です。
バイクの物理現象を活用した転倒回避テクニック
転倒モーメントを理解すれば、立ちゴケを防ぐ具体的な対策が見えてきます。停車時には必ずハンドルをしっかり保持し、セルフステアによる不意の転舵を防ぐことが重要です。ハンドルから手を離すと、微少な傾きが転倒モーメントを生み出します。
低速走行では、リアブレーキを活用しながらエンジン回転数を高めに保つと安定性が増します。クランクシャフトの回転が角運動量を生み出し、車体全体の安定化に寄与するためです。実は後輪は角運動量保存の法則で安定化しているんですね。
参考）https://www.goobike.com/magazine/ride/technique/64/
傾いた瞬間にハンドルを逆方向に切ることで、転倒モーメントを引き起こしモーメントに変えられます。たとえば右に傾いた際、素早く左に転舵すると、重心ベクトルの交点が前後輪を結ぶ線の左側に移動します。
これがトレールの特性を逆手に取る技術です。
バイクと体の距離を近づけることも効果的です。重心位置を低く保つことで、転倒モーメントの発生を抑えられます。足つき性を改善したい場合は、シート高を調整するかローダウンキットを検討するのも一つの手段です。
バイクの引き起こし方法については、ヤマハ発動機の公式ガイドが参考になります
転倒モーメントと車両特性の関係
バイクの設計によって、転倒モーメントの影響は大きく変わります。ホイールの重量が軽いと、ジャイロ効果が減少して切り返しが軽快になりますが、直進安定性は低下します。逆に重いホイールは走行時の安定感を高めますが、機敏性が犠牲になります。
キャスター角とトレール量の組み合わせも重要です。ゴールドウィングのような大型ツアラーはキャスター角30.5度と非常に大きく、長距離での直進安定性を重視した設計です。一方スポーツバイクは24〜26度程度に抑え、素早い切り返しを可能にしています。
バンク角が深くなると、実トレール量が変化します。バンク角に応じて、ハンドルを真っ直ぐに戻そうとする力が変動するため、同じ操作でも車体の反応が異なるのです。
これが旋回中の安定性に影響します。
参考）https://patents.google.com/patent/JP4960929B2/ja
車両重量と重心高も転倒モーメントに直結します。重量が重く重心が高いバイクほど、停車時や低速時に大きな転倒モーメントが発生しやすくなります。大型バイクの立ちゴケが深刻なダメージにつながるのは、この物理特性が原因です。
