リーンアングルセンサー バイク修理 転倒センサー 不具合 症状 対策方法

リーンアングルセンサー バイク修理

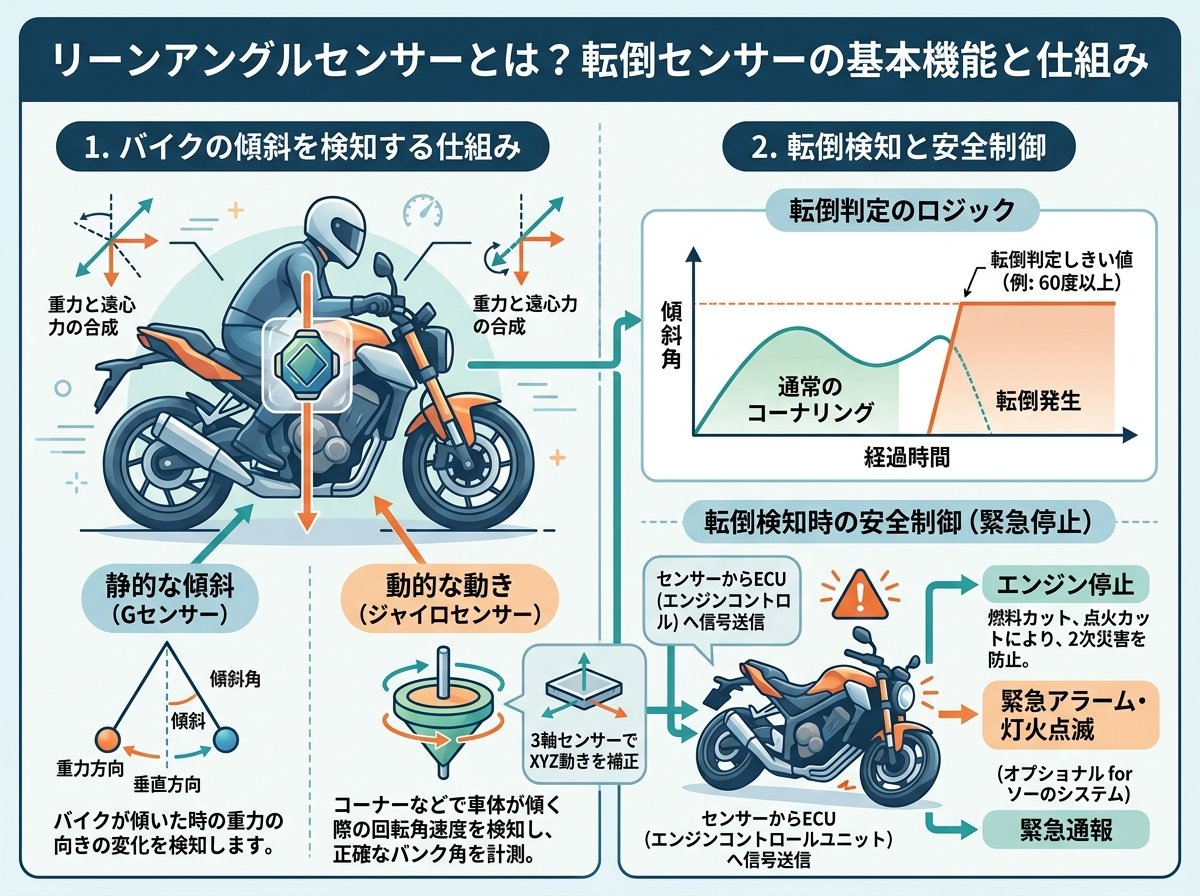

リーンアングルセンサーとは？転倒センサーの基本機能と仕組み

リーンアングルセンサー（通称：転倒センサー）は、バイクの安全装置として重要な役割を担っています。このセンサーは、バイクが一定角度以上に傾いた状態（転倒時など）が継続した場合、自動的にエンジンを停止させる機能を持っています。



特にFI（フューエルインジェクション）車両では、このセンサーが正常に機能していないとエンジンが不意に停止したり、逆に転倒時にもエンジンが停止せず危険な状態になったりする可能性があります。キャブレター車と異なり、FI車はこのセンサーがないとエンジンが継続して回り続けるため、転倒時の安全確保に不可欠な装置です。



センサーの内部構造は、傾斜を検知する水銀スイッチや電子式の加速度センサーが使用されており、バイクの傾きを常に監視しています。通常、バイクのフレーム部分や電装ボックス内に設置されており、雨水などの影響を受けやすい場所に配置されていることが多いです。

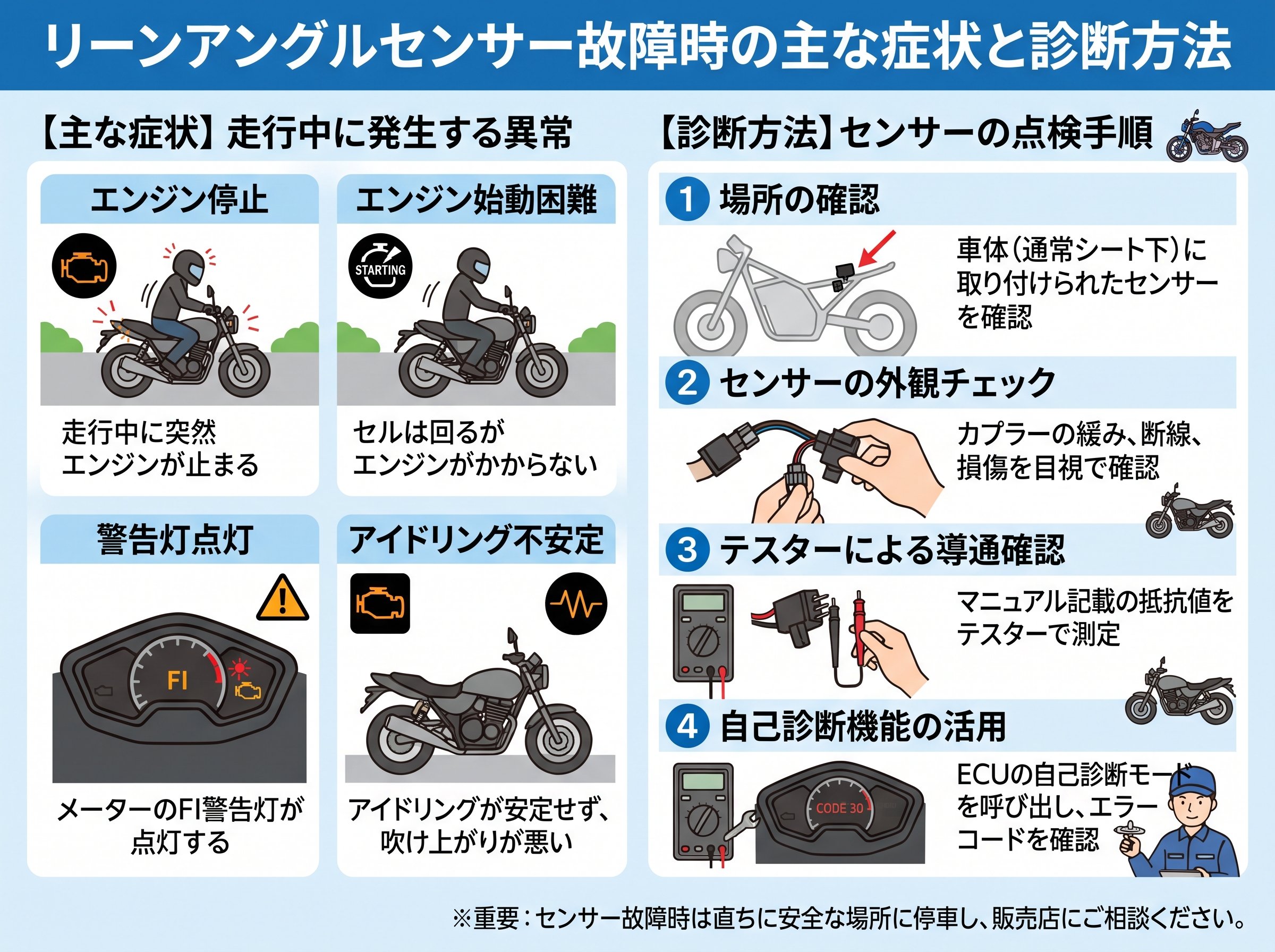

リーンアングルセンサー故障時の主な症状と診断方法

リーンアングルセンサーに不具合が生じると、様々な症状がバイクに現れます。主な症状としては以下のようなものがあります。

1. エンジンの不始動：キーをONにしてもエンジンがかからない
2. アイドリングの不安定：エンジンがかかっても弱々しく、すぐに止まりそうになる
3. 走行中の突然のエンジン停止：特に振動の多い路面で発生しやすい
4. 警告灯の点灯：FI警告灯やエンジンチェックランプが点灯する場合がある

これらの症状が出た場合、リーンアングルセンサーの故障を疑いますが、確実な診断にはいくつかの方法があります。

• コンピューター診断（YDT等）：メーカー専用の診断機を使用すると「転倒判定」などのエラーコードが表示されます
• センサーの振動テスト：センサーを手で振ってみて、アイドリング状態に変化があるか確認する
• カプラー（コネクター）の点検：接触不良の可能性があるため、カプラーを外して清掃後に再接続してみる

プロの整備士は、これらの診断を段階的に行い、他の電装系トラブルと区別して原因を特定します。



リーンアングルセンサー修理の具体的な手順とコスト

リーンアングルセンサーの修理は、故障の原因によって対応方法が異なります。以下に一般的な修理手順とコストの目安を示します。



1. 接触不良の修理（DIY可能な場合）

• カプラー（コネクター）を外し、エアブローで清掃
• 接点復活剤を塗布して再接続
• ハーネスの取り回しを改善し、折れ癖を修正
• 費用目安：材料費1,000～2,000円程度（自分で行う場合）

2. センサー本体の交換

• 該当部品の取り外し（カウルやカバーの脱着が必要な場合あり）
• 新品センサーへの交換
• ECUとの通信確認・リセット
• 費用目安：部品代5,000～15,000円＋工賃5,000～10,000円

3. 配線修理が必要な場合

• ハーネスの断線箇所の特定
• 保護チューブの切開と断線部分の修理
• 絶縁処理と保護チューブの再装着
• 費用目安：工賃10,000～15,000円程度

メーカー保証期間内（通常新車から2年）であれば、センサー不良は保証対応となる場合が多いため、正規ディーラーでの修理を検討するとコスト削減になります。ただし、改造車や事故歴のあるバイクは保証対象外となる可能性があるため注意が必要です。



リーンアングルセンサー不具合の予防策と日常メンテナンス

リーンアングルセンサーの不具合を予防するためには、日常的なメンテナンスと適切な取り扱いが重要です。以下に効果的な予防策をご紹介します。



防水対策の強化

• センサー周辺のカプラー部分に防水グリスを塗布する
• 雨天走行後は、センサー周辺を乾燥させる
• 高圧洗浄機でのセンサー付近の直接洗浄を避ける

定期的な点検項目

• カプラーの緩みやコネクター部分の腐食チェック（3ヶ月に1回程度）
• ハーネスの取り回し状態の確認（特にハンドル周りの配線）
• センサーマウント部分の緩みや破損がないか確認

カスタム時の注意点

• 社外ハンドルへの交換時は、配線の取り回しに十分注意する
• センサーの取付位置や角度を変更しない
• 電装系の改造を行う際は、センサー回路への影響を考慮する

これらの予防策を実施することで、リーンアングルセンサーのトラブルリスクを大幅に低減できます。特に雨の多い時期や長距離ツーリング前には、念入りな点検を行うことをおすすめします。



リーンアングルセンサー バイク修理の専門知識と整備士の視点

プロの整備士として、リーンアングルセンサーの修理には一般的な電装系トラブルとは異なる専門知識が必要です。ここでは整備士の視点から見た重要ポイントを解説します。



診断の複雑さと対応方法
リーンアングルセンサーの故障診断は、単純なセンサー不良だけでなく、関連する電装系統全体を見る必要があります。特にオートキャンセルウインカーなどの複雑なシステムと連動している車種では、故障の原因特定が難しくなります。



例えば、ホンダのフュージョンタイプXでは、ウインカーの不具合がリーンアングルセンサーの問題と関連していることがあります。このような場合、単にセンサーを交換するだけでは解決せず、配線系統全体の点検が必要になります。



メーカー別の特徴と注意点
各メーカーによってセンサーの構造や配置、診断方法が異なります。

• ホンダ：集中コネクターを採用しており、修理時には複雑な配線の取り回しに注意が必要
• ヤマハ：YDT（ヤマハ診断ツール）による正確な診断が可能だが、エラーコードが複合的に表示される場合がある
• カワサキ：防水性に優れた設計が多いが、経年劣化によるカプラー部分の腐食に注意
• スズキ：比較的シンプルな構造だが、センサー位置が雨水の影響を受けやすい場所にある場合が多い

修理時の専門的テクニック
整備士が修理時に用いる専門的なテクニックには以下のようなものがあります。

1. 波形測定による異常検出：オシロスコープを使用してセンサーの出力波形を測定し、微細な異常を検出
2. 負荷テスト：人工的に負荷をかけてセンサーの動作閾値をチェック
3. 温度変化テスト：センサーを温めたり冷やしたりして、温度変化による不具合の再現性を確認

これらの専門的な診断・修理技術は、一般のユーザーがDIYで行うことは難しく、専門の整備工場での対応が推奨されます。



リーンアングルセンサーの最新技術と将来展望

バイクの電子制御技術の進化に伴い、リーンアングルセンサーも進化を続けています。最新の技術動向と将来展望について解説します。



最新センサー技術の特徴
現代のバイクに搭載されているリーンアングルセンサーは、従来の単純な傾斜検知から進化し、より高度な機能を持つようになっています。

• 6軸IMU（慣性計測ユニット）との統合：最新のスポーツバイクでは、リーンアングルセンサーが6軸IMUと統合され、コーナリング中の挙動も検知可能に
• 可変感度設計：走行モード（スポーツ/ツーリング/レイン等）に応じて、センサーの感度を自動調整する機能
• 自己診断機能の強化：センサー自体が定期的に自己診断を行い、異常を早期に検出するシステム

将来の技術展望
今後のリーンアングルセンサー技術は以下のような方向に進化すると予想されます。

1. AI連動型センサー：ライダーの運転パターンを学習し、最適な介入タイミングを判断するAI搭載センサー
2. 無線通信機能の実装：センサーデータをスマートフォンなどと連携し、リアルタイムでの状態監視や遠隔診断を可能にする技術
3. 自己修復機能：軽微な接触不良や誤作動を自動的に修正する自己修復機能

整備技術の進化
センサー技術の進化に伴い、整備技術も進化しています。

• クラウドベースの診断システム：メーカーのデータベースと連携した高精度診断
• AR（拡張現実）を活用した修理支援：複雑な配線経路や部品位置を視覚的に表示する技術
• 予知保全システム：センサーの劣化傾向を分析し、故障前に交換時期を提案するシステム

これらの技術革新により、将来的にはリーンアングルセンサーの信頼性が向上し、故障頻度の低減や修理の簡易化が期待されます。同時に、整備士にはより高度な電子知識が求められるようになるでしょう。



リーンアングルセンサー バイク修理の実例と成功事例

実際のリーンアングルセンサー修理の事例を通じて、具体的な問題解決方法と成功のポイントを紹介します。



事例1：ヤマハ シグナスの不安定アイドリング
あるヤマハ シグナスで「転倒判定/油圧低下」のエラーが表示され、アイドリングが極めて不安定になるトラブルが発生しました。



症状と診断。

• エンジンは始動するが、アイドリングが弱々しく今にも停止しそうな状態
• YDT（ヤマハ診断ツール）で「転倒判定/油圧低下」のエラーコードを検出
• センサーを手で動かすとアイドリングが一時的に回復する現象を確認

修理内容。

1. まずカプラーの清掃と接点復活剤の塗布を実施
2. 一時的に改善したが完全には解決せず
3. 新車登録から2年以内だったため、メーカー保証を適用
4. 転倒センサー本体を交換し、完全に症状が解消

成功のポイント。

• 段階的な診断アプローチ（簡単な対処から順に試行）
• 専用診断機の活用による正確な原因特定
• 保証適用による適切なコスト管理

事例2：ホンダ フュージョンのウインカー・センサー複合トラブル
ホンダ フュージョンタイプXで、右ウインカーが点灯せず、ハンドルを切ると左ウインカーも消えるという複雑な症状が発生しました。



症状と診断。

• 右ウインカーが全く点灯しない
• ハンドル操作に連動して左ウインカーも不具合を起こす
• オートキャンセルウインカーシステムとリーンアングルセンサーの連動不良を疑う

修理内容。

1. スイッチボックスの分解確認
2. アングルセンサーのコネクター点検で接触不良を発見
3. ハーネスの保護チューブを切開して調査したところ、多数の断線を発見
4. 断線箇所の修理と配線の取り回し改善
5. 社外バーハンドルキットによる配線への負担が原因と特定

成功のポイント。

• システム全体を俯瞰した総合的な診断アプローチ
• 目に見えない断線の発見（外見上は無傷でも内部断線）
• 根本原因（不適切な配線取り回し）の特定と改善

事例3：カワサキ Ninja の間欠的エンジン停止
カワサキ Ninja で走行中に突然エンジンが停止する間欠的なトラブルが発生しました。



症状と診断。

• 走行中、特に振動の多い路面でエンジンが突然停止
• 停止後しばらくすると再始動可能
• 診断機ではエラーコードが記録されていない場合も

修理内容。

1. リーンアングルセンサー周辺の振動対策を強化
2. センサーマウント部のゴム劣化を発見し交換
3. カプラー部分の防水処理を強化
4. センサーの取付角度を微調整

成功のポイント。

• 間欠的な症状に対する根気強い原因追求
• 振動による影響を考慮した総合的な対策
• 防水性向上による長期的な信頼性確保

これらの事例から、リーンアングルセンサーの修理には単なる部品交換だけでなく、取り付け環境や関連システムとの相互作用を考慮した総合的なアプローチが重要であることがわかります。



DIYでできるリーンアングルセンサーのトラブルシューティング

専門知識や特殊工具がなくても、バイクオーナー自身で対応できるリーンアングルセンサーのトラブルシューティング方法を紹介します。



基本的な診断ステップ

1. 症状の確認と記録
   • エンジンの始動性、アイドリング状態、走行中の挙動を詳細に記録
   • 症状が発生する条件（天候、気温、振動など）をメモ
   • 警告灯の点灯パターンを確認
2. 目視点検
   • バイクの取扱説明書でセンサーの位置を確認
   • カバーやカウルを外して（可能な範囲で）センサー周辺を点検
   • カプラーや配線の損傷、腐食、緩みをチェック
3. 簡易テスト
   • キーON状態でセンサーを軽く傾けてみる（※バイクが転倒しない安全な状態で）
   • センサーカプラーを抜き差しして接触改善を試みる
   • バッテリー電圧の確認（低電圧でもセンサー誤作動の原因になる）

DIYで対応可能な修理
🔧 カプラーの清掃と防水処理

1. バッテリーのマイナス端子を外す
2. センサーのカプラーを慎重に外す
3. 接点復活剤（スプレータイプ）を適量噴射
4. エアダスターで余分な液剤を飛ばす
5. 完全に乾いたらカプラーを再接続
6. カプラー周囲にシリコングリスを薄く塗布して防水性を高める

🔧 センサーマウントの振動対策

1. センサーの取り付けボルトの増し締め（トルク管理に注意）
2. 必要に応じて薄いゴムシートを挟んで振動を軽減
3. 配線のたるみや引っ張りがないよう適切に固定

🔧 配線保護の強化

1. 露出した配線にスパイラルチューブを追加
2. 擦れやすい箇所にはビニールテープで保護層を追加
3. タイラップで適切な位置に固定（きつすぎないよう注意）

DIY修理の限界と専門家への依頼目安
以下のような場合は、DIY修理を中止して専門の整備工場に依頼することをお勧めします。

• 上記の対応を行っても症状が改善しない
• センサー本体の交換が必要と判断される場合
• ECUリセットや専用診断機による診断が必要な場合
• 配線の断線修理が必要な場合
• 保証期間内のバイクの場合（自己修理で保証が無効になる可能性あり）

DIY修理の最大のメリットは、基本的な接触不良や緩みによる症状を素早く解決できることですが、電子部品の特性上、根本的な故障には専門的な対応が必要です。自己判断に迷う場合は、まずは専門家に相談することをおすすめします。



まとめ：リーンアングルセンサー バイク修理の重要ポイント

リーンアングルセンサー（転倒センサー）の修理と保守について、重要なポイントを総括します。



診断と修理の基本フロー

1. 症状の特定：エンジン不始動、アイドリング不安定、突然のエンジン停止などの症状からセンサー不良を疑う
2. 診断の段階化：簡易チェック → 専用診断機による確認 → センサー単体テスト → 配線系統チェックの順で進める
3. 修理の優先順位：接触不良対策 → 取り付け環境改善 → センサー交換 → 配線修理の順で対応

コスト管理のポイント

• 保証期間内（通常2年）であれば、正規ディーラーでの保証修理を優先
• DIYで対応可能な接触不良や防水対策は自分で行い、コスト削減
• センサー交換が必要な場合は、純正部品の使用を推奨（互換品はリスクあり）
• 工賃相場（5,000円～15,000円）を把握し、修理前に見積もりを取る

予防保守の重要性

• 定期的な点検：3ヶ月に1回程度、センサー周辺の目視確認を行う
• 雨天走行後のケア：センサー周辺の水分を確実に乾燥させる
• カスタム時の配慮：ハンドル交換など電装系に影響する改造時は配線取り回しに注意
• 診断記録の保存：症状や修理歴を記録し、将来のトラブル対応に活用

専門家との連携

• 症状の正確な伝達：発生状況や条件を詳細に整備士に伝える
• 修理内容の確認：単なる部品交換だけでなく、根本原因への対策を依頼
• アフターフォロー：修理後も症状が再発しないか注意深く観察

リーンアングルセンサーは、バイクの安全性に直結する重要な部品です。適切な診断と修理、そして予防的なメンテナンスを行うことで、安全で快適なバイクライフを維持することができます。センサーの不具合を早期に発見し、適切に対処することで、大きなトラブルを未然に防ぎ、修理コストの削減にもつながります。



バイクの電子制御システムは年々複雑化していますが、基本的なトラブルシューティングの知識を持ち、適切なタイミングで専門家に相談することで、多くの問題を効率的に解決することができます。リーンアングルセンサーのトラブルに直面した際は、この記事を参考に冷静な対応を心がけましょう。
