倒立振子とバイクのサスペンション：構造・性能・メンテの全知識

倒立フォークを選ぶだけでは、オーバーホール代が正立の約1.5倍かかってあなたの財布が痛みます。

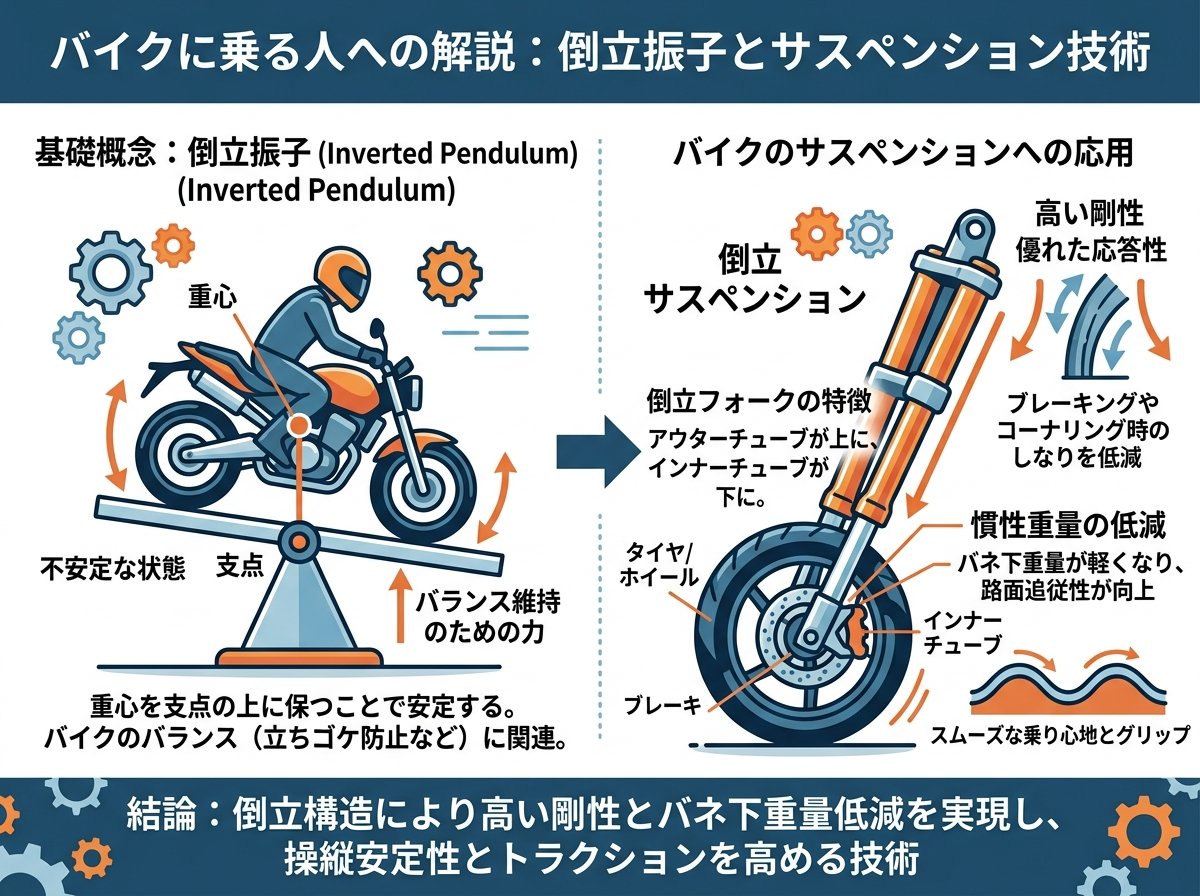

倒立振子とはバイクのサスペンション技術にどう関係するのか

「倒立振子（とうりつしんし）」という言葉を耳にしたことがあるライダーは多くないかもしれません。しかしこの概念は、現代バイク技術の根幹に深く刻まれています。

倒立振子とは、支点よりも重心が高い位置にある不安定な振り子のことです。てのひらに傘を垂直に立ててバランスをとる遊びを想像すると分かりやすいでしょう。あの状態がまさに倒立振子であり、人間は傘を倒さないよう手を絶えず動かすことで安定を保っています。

バイクはまさにこれと同じ構造を持つ乗り物です。2輪車は停止すると自力では立てられず、走行中も常に倒れる可能性をはらんでいます。「重心が支点（タイヤ接地点）より高い位置にある」という意味では、ライダーを乗せたバイクはASIMOのような2足歩行ロボットとまったく同じ「倒立振子系」なのです。

ホンダはこの類似性に着目し、ASIMOの開発で培ったバランス制御ノウハウをバイクに応用しました。2017年の「CES 2017」で発表された「Honda Riding Assist」がその代表例です。IMU（慣性計測ユニット）やジャイロセンサーが車体の傾きを常時検知し、前輪の操舵角とトレール長を電子制御で変化させることで、低速走行中・停止中でもバイクが自立できる仕組みです。

つまり「倒立振子」は単なる理論ではなく、足元のサスペンションとハンドルの操舵制御が組み合わさった、非常に実践的な技術の基礎になっています。これが基本です。

このような制御理論の発展と並行して、物理的なサスペンション構造も「倒立」という概念が大きく進化してきました。フォークの「倒立」と振子の「倒立振子」は同じ漢字を使いつつ別の概念ですが、どちらもバイクの安定性と走行性能を根本から支えているという点では密接につながっています。

ホンダ公式：Honda Riding Assist技術紹介（倒立振子制御とバイクへの応用を詳細解説）

倒立フォークのサスペンション構造と正立フォークとの違い

バイクのフロントフォークには「正立」と「倒立」の2種類があります。どちらもテレスコピック（望遠鏡型）構造で、外筒（アウターチューブ）の中に内筒（インナーチューブ）が収まって伸縮する仕組みは同じです。違いは、その向きだけです。

| 種類 | アウターチューブの位置 | インナーチューブの位置 |
|------|------|------|
| 正立フォーク | 下（ホイール側） | 上（ステム側） |
| 倒立フォーク | 上（ステム側） | 下（ホイール側） |

正立フォークは細いインナーチューブを太いアウターチューブでクランプします。一方、倒立フォークはこれが逆になり、太いアウターチューブをトップブリッジとアンダーブラケットでしっかりクランプする構造です。

この違いが性能に大きく直結します。フロントブレーキを強くかけた瞬間、数百kgのバイクが止まろうとする慣性力はすべてフォークにかかります。その力を受ける根本が「太い」か「細い」かで、フォークのしなりや剛性感は大きく変わります。

倒立フォークは根本が太いため、ハードブレーキング時の剛性が格段に高くなります。コーナリング中にフォークがたわむと狙ったラインを通れなくなりますが、倒立ならそのリスクが大幅に減ります。

また、正立フォークと倒立フォークでは「バネ下重量」にも差が出ます。バネ下重量が約1kg軽くなるというデータがあり（goobike調査）、ホイール周りが軽くなることで路面への追従性が高まります。バネ下1kgの差は、バネ上（車体全体）で言えば約10kg相当の影響力があるとも言われるほどです。

正立フォークが向いているのはツーリングや街乗りメイン、コスト重視のライダー向けです。倒立フォークが向いているのはスポーツ走行やサーキット走行を楽しみたいライダー向けと整理すればOKです。

バイクライフラボ：フロントフォーク（正立・倒立）の構造と違いをわかりやすく解説

倒立フォークのメリットをサスペンション性能から深堀りする

倒立フォークが採用される理由は「かっこいいから」だけではありません。走行性能に直結する明確な理由があります。ここでは3つの主要メリットを掘り下げます。

① 剛性の大幅アップ

根本が太いアウターチューブでクランプされることで、フォーク全体のたわみが激減します。250ccクラスのCBR250RRやYZF-R25が倒立フォークを採用したとき話題になりましたが、それはこのクラスの車格でもスポーツ性能を追求したいというメーカーの姿勢の表れでした。アンダーブラケット部の剛性が高まると、ブレーキング時やコーナー進入時の安心感が劇的に変わります。

② バネ下重量の軽量化

バネ下とはサスペンションのスプリングより下の部品全体を指します。倒立フォークでは重いアウターチューブが上（ステム側）に集まるため、ホイール付近の重量が減ります。バネ下重量が1kg軽くなると、タイヤの路面追従速度が明らかに向上します。段差を乗り越えたときのタイヤのはりつき感、コーナーでのグリップ感の違いとして体感できます。

③ 設定速度レンジが高い

倒立フォークを採用するバイクは、ある程度の速度域で初めてその剛性メリットが活きる設計になっています。たとえばヤマハのWR250R（倒立）とセロー250（正立）を比べると、WR250Rはワインディングや激しいオフロードでこそ本来の性能が発揮されます。街乗りのみでは「硬さ」として感じるかもしれません。つまり倒立フォークです。

これは使えそうです。

ただし剛性が高いということは、衝突時に衝撃を緩和しにくいという側面もあります。倒立フォークのメリットの裏には、必ずトレードオフが存在します。

倒立フォークのデメリットと維持コストの現実

倒立フォークには性能面での優位性がある一方、見過ごせないデメリットもあります。特に費用面の話は知らないと損します。

重量が増える問題

バネ下重量は軽くなりますが、フォーク全体の重量は正立よりも重くなります。径の太いアウターチューブが長く占有するため、材料重量が増えるのは避けられません。軽量化を極めた高級フォーク（オーリンズ等）はワンセットで数十万円になることもあります。

オーバーホール費用の差

これが最も重要な点です。ナップスの工賃表によると、正立フォークのオーバーホール工賃は13,200円〜なのに対し、倒立フォークは17,600円〜と約1.3〜1.5倍高くなります。部品代・工賃込みの総額では、正立フォークが約2〜4万円、倒立フォークが約3〜6万円というのが相場です（bike-partscenter.com調査）。

項目	正立フォーク	倒立フォーク
オーバーホール工賃（相場）	約13,200円〜	約17,600円〜
総費用（部品込み）	約2〜4万円	約3〜6万円
インナーチューブ交換	1本1万円程度〜	1本2〜5万円程度〜

さらに倒立フォークは、インナーチューブが路面に近い位置にあり、走行中に摩耗スラッジがオイルシール付近に堆積しやすい構造上の弱点があります。これを放置すると、チタンコーティングされた高級インナーチューブの色が変わったり、最終的にインナーチューブのAssy交換（1本あたり2〜5万円超）を迫られる事態になります。厳しいですね。

ハンドル切れ角の減少

物理的な構造上、倒立フォークは正立フォークよりハンドルの切れ角が小さくなります。駐車場での取り回しやUターンの際に、少し窮屈さを感じる場面があります。これはコンパクトな街乗り用途では特に気になるポイントです。

ナップス公式：サスペンション関係基本工賃表（正立・倒立の工賃の差を確認できます）

倒立フォークのサスペンションを長持ちさせるメンテナンスの真実

倒立フォークは「オイルシールが逆さまだから漏れやすい」「飛び石でインナーが傷む」と言われることがありますが、実はこれらはほぼ誤解です。

倒立フォークのオイルシールは確かに逆向きですが、構造的に漏れやすいわけではありません。正立でオイルが漏れる状況なら、倒立でも同様に漏れます。飛び石についても、タイヤが巻き上げた異物は遠心力でタイヤの外周方向（真下や後ろ）に飛んでいくため、タイヤの「横」にあるインナーチューブにはほとんど当たりません。

では、倒立フォークの本当の弱点はどこかというと、「内部の金属粉（スラッジ）の堆積」です。

フォークが伸縮するたびに内部のスライドメタルが微量に削れ、金属粉がオイルに混ざります。この金属粉はオイルの底に沈殿しますが、倒立フォークの場合はちょうどオイルシールがある位置（アウターチューブの底）にも堆積してしまいます。これが研磨剤のように働き、インナーチューブの表面を徐々に削っていくのです。

正立フォークでは金属粉がフォーク底部（ボトムケース）の一番下に溜まるだけで、摺動部には影響しません。倒立はそうはいかないのです。

対策としては「フォークオイル交換だけでなく、分解洗浄を伴う本格的なオーバーホールを早めに実施すること」が有効です。オイル交換だけでは沈殿したスラッジは抜けきりません。

• 🔩 オーバーホールの目安：走行20,000km前後、または2〜3年ごと（スポーツ走行が多い場合はさらに短縮を推奨）




• 🔩 倒立フォークは、オイルシール・ダストシール・スライドメタルをセットで交換するのが定石




• 🔩 金色や黒色コーティング（チタンナイトライドなど）のインナーチューブは特に早めの対応が必要




• 🔩 インナーチューブAssy交換になると1本で数万円〜という出費になる

オーバーホール工賃の相場は倒立フォークで約17,600円〜（ナップス基準）と覚えておきましょう。定期メンテを怠って高額なインナーチューブ交換に発展させないためにも、2万円台で済む段階でのオーバーホールを強くおすすめします。メンテナンス周期の管理には、バイク専用の整備記録アプリ（「バイクログ」等）を使って走行距離をメモしておくだけで十分です。

Webike：倒立フォークは短期間でオーバーホールしないと痛みが激しくなる（内部スラッジの仕組みを詳細解説）

倒立振子制御の未来：バイクが自立する時代のサスペンション

ここまで「倒立フォーク」の話を中心に進めてきましたが、最後に「倒立振子制御」がバイクの未来をどう変えようとしているかを見ておきましょう。検索上位の記事にはほぼ登場しない視点ですが、バイク乗りとして知っておく価値があります。

ホンダの「Honda Riding Assist」の第1世代（2017年）では、フロント操舵アクチュエーターとトレール長可変機構の組み合わせで自立制御を実現しました。しかし問題が残りました。ライダーが旋回しようと車体を傾けたとき、制御がそれに逆らってバイクを起こそうとしてしまったのです。

2021年に発表された第2世代では、前輪操舵への依存を減らし、車体と後輪の間に「4節リンク式揺動機構」を追加しました。この機構が後輪の接地荷重点を動かすことで、前輪操舵だけでは生み出せなかった質点移動効果を再現しています。ライダーが旋回したいときは制御が干渉せず、転倒リスクが高まったときだけシステムが介入する設計になりました。これが条件です。

この技術が量産化されれば、低速でのふらつきや立ちゴケへの恐怖が大幅に減ります。大型バイクへの乗り換えをためらっている人や、停車時の不安を感じるライダーにとっては、非常に大きなメリットになるでしょう。

| 世代 | 年 | 自立制御の手法 | 課題 |
|------|------|------|------|
| Generation 1 | 2017年 | トレール長可変 ＋ 前輪操舵制御 | ライダーの旋回意図と制御が干渉 |
| Generation 2 | 2021年 | 4節リンク式揺動機構 ＋ 転倒リスク指標で介入制御 | 全速度域への対応が未完成 |

現時点ではまだ量産化は未定ですが、ホンダはHonda SENSINGや自動運転技術との融合も視野に入れています。倒立振子という百年以上前から知られる力学理論が、21世紀のバイク安全技術の核心にあるというのは、意外な事実ですね。

バイクのサスペンション技術は、機械的な「倒立フォーク」と電子制御の「倒立振子制御」という2つの方向から同時に進化を続けています。ライダーとしてこの両方を理解しておくことが、今後のバイク選びやメンテナンスの判断精度を高めることにつながります。
